МИНИМУМ СТОИМОСТИ МАКСИМУМ ПРОИЗВОДИТЕЛЬНОСТИ
ОБРАБОТКА ОТВЕРСТИЙ

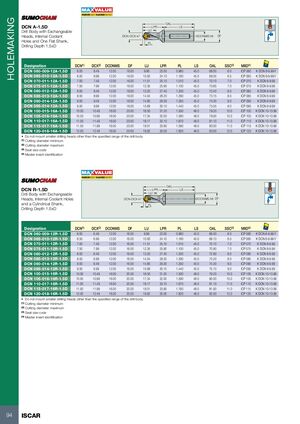

DCN A-1.5D
Корпус сверла с взаимозаменяемыми головками, внутренними каналами подачи СОЖ и одним плоским хвостовиком, глубина бурения 1.5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-009-12A-1.5D | 6.00 | 6.49 | 12.00 | 16.00 | 9.96 | 23.00 | 0.960 | 45.0 | 68.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-010-12A-1.5D | 6.50 | 6.99 | 12.00 | 16.00 | 10.93 | 24.10 | 1.180 | 45.0 | 69.05 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-011-12A-1.5D | 7.00 | 7.49 | 12.00 | 16.00 | 11.51 | 25.10 | 1.010 | 45.0 | 70.10 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-011-12A-1.5D | 7.50 | 7.99 | 12.00 | 16.00 | 12.35 | 25.90 | 1.100 | 45.0 | 70.85 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-012-12A-1.5D | 8.00 | 8.49 | 12.00 | 16.00 | 13.20 | 27.40 | 1.200 | 45.0 | 72.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-013-12A-1.5D | 8.50 | 8.99 | 12.00 | 16.00 | 14.04 | 28.20 | 1.290 | 45.0 | 73.15 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-014-12A-1.5D | 9.00 | 9.49 | 12.00 | 16.00 | 14.85 | 29.30 | 1.350 | 45.0 | 74.30 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-014-12A-1.5D | 9.50 | 9.99 | 12.00 | 16.00 | 15.69 | 30.10 | 1.440 | 45.0 | 75.05 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-015-16A-1.5D | 10.00 | 10.49 | 16.00 | 20.00 | 16.50 | 31.20 | 1.500 | 48.0 | 79.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-016-16A-1.5D | 10.50 | 10.99 | 16.00 | 20.00 | 17.34 | 32.00 | 1.590 | 48.0 | 79.95 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-017-16A-1.5D | 11.00 | 11.49 | 16.00 | 20.00 | 18.17 | 33.10 | 1.670 | 48.0 | 81.10 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-017-16A-1.5D | 11.50 | 11.99 | 16.00 | 20.00 | 19.01 | 33.90 | 1.590 | 48.0 | 80.00 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-018-16A-1.5D | 12.00 | 12.49 | 16.00 | 20.00 | 19.82 | 35.00 | 1.820 | 48.0 | 83.00 | 12.0 | ICP 120 K DCN 10-13.99 |
- Не устанавливайте сверлильные головки меньшего размера, чем указанный диапазон для корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Идентификация главной пластины
DCN R-1.5D
Корпус сверла с взаимозаменяемыми головками, внутренними каналами подачи СОЖ и цилиндрическим хвостовиком, глубина бурения 1.5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-009-12R-1.5D | 6.00 | 6.49 | 12.00 | 16.00 | 9.96 | 23.00 | 0.960 | 45.0 | 68.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-010-12R-1.5D | 6.50 | 6.99 | 12.00 | 16.00 | 10.93 | 24.10 | 1.180 | 45.0 | 69.10 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-011-12R-1.5D | 7.00 | 7.49 | 12.00 | 16.00 | 11.51 | 25.10 | 1.010 | 45.0 | 70.10 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-011-12R-1.5D | 7.50 | 7.99 | 12.00 | 16.00 | 12.35 | 25.90 | 1.100 | 45.0 | 70.90 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-012-12R-1.5D | 8.00 | 8.49 | 12.00 | 16.00 | 13.20 | 27.40 | 1.200 | 45.0 | 72.90 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-013-12R-1.5D | 8.50 | 8.99 | 12.00 | 16.00 | 14.04 | 28.20 | 1.290 | 45.0 | 73.20 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-014-12R-1.5D | 9.00 | 9.49 | 12.00 | 16.00 | 14.85 | 29.30 | 1.350 | 45.0 | 74.30 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-014-12R-1.5D | 9.50 | 9.99 | 12.00 | 16.00 | 15.69 | 30.10 | 1.440 | 45.0 | 75.10 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-015-16R-1.5D | 10.00 | 10.49 | 16.00 | 20.00 | 16.50 | 31.20 | 1.500 | 48.0 | 79.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-016-16R-1.5D | 10.50 | 10.99 | 16.00 | 20.00 | 17.34 | 32.00 | 1.590 | 48.0 | 80.00 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-017-16R-1.5D | 11.00 | 11.49 | 16.00 | 20.00 | 18.17 | 33.10 | 1.670 | 48.0 | 81.10 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-017-16R-1.5D | 11.50 | 11.99 | 16.00 | 20.00 | 19.01 | 33.90 | 1.760 | 48.0 | 81.90 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-018-16R-1.5D | 12.00 | 12.49 | 16.00 | 20.00 | 19.82 | 35.00 | 1.820 | 48.0 | 83.00 | 12.0 | ICP 120 K DCN 10-13.99 |
- Не устанавливайте сверлильные головки меньшего размера, чем указанный диапазон для корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Идентификация главной пластины
