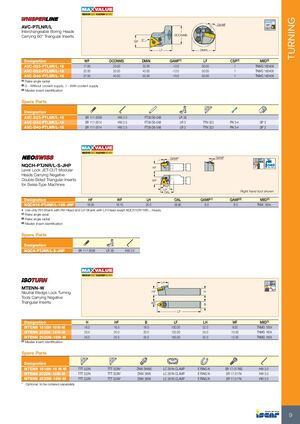

Минимальная стоимость. Максимальная производительность
Токарная обработка
AVC-PTLNR/L
Сменные расточные головки, оснащённые треугольными пластинами под углом 60°.
| Обозначение | WF | DCONMS | DMIN | GAMF(1) | LF | CSP(2) | MIID(3) |
|---|---|---|---|---|---|---|---|
| AVC-D25-PTLNR/L-16 | 17.00 | 25.00 | 32.00 | -12.0 | 30.00 | 1 | TNMG 160408 |
| AVC-D32-PTLNR/L-16 | 22.00 | 32.00 | 40.00 | -12.0 | 30.00 | 1 | TNMG 160408 |
| AVC-D40-PTLNR/L-16 | 27.00 | 40.00 | 50.00 | -10.0 | 35.00 | 1 | TNMG 160408 |
- (1) Передний угол в радиальном направлении
- (2) 0 — без подачи СОЖ; 1 — с подачей СОЖ
- (3) Идентификация эталонной пластины
Запасные части
| Обозначение | |||||||
|---|---|---|---|---|---|---|---|
| AVC-D25-PTLNR/L-16 | SR 117-2009 | HW 2.0 | FT39 D6-5X8 | LR 3S | |||
| AVC-D32-PTLNR/L-16 | SR 117-2014 | HW 2.5 | FT39 D6-5X8 | LR 3 | TTN 322 | PN 3-4 | SP 3 |
| AVC-D40-PTLNR/L-16 | SR 117-2014 | HW 2.5 | FT39 D6-5X8 | LR 3 | TTN 322 | PN 3-4 | SP 3 |
NQCH-PTJNR/L-S-JHP
Модульные токарные головки JET-CUT с рычажным зажимом, оснащённые отрицательными двусторонними треугольными пластинами для швейцарских станков.
| Обозначение | HF | WF | LH | OAL | GAMP(1) | GAMF(2) | MIID(3) |
|---|---|---|---|---|---|---|---|
| NQCH16-PTJNR/L-16S-JHP | 16.00 | 16.15 | 20.0 | 28.80 | 6.0 | 6.0 | TNM..1604.. |
- Используйте только правый хвостовик с правой головкой и левый хвостовик с левой головкой, за исключением головок NQCH12R/16R.
- (1) Передний угол в осевом направлении
- (2) Передний угол в радиальном направлении
- (3) Идентификация эталонной пластины
Запасные части
| Обозначение | |||
|---|---|---|---|
| NQCH-PTJNR/L-S-JHP | SR 117-2009 | LR 3S | HW 2.0 |
MTENN-W
Токарные инструменты с нейтральным клиновым зажимом, оснащённые отрицательными треугольными пластинами.
| Обозначение | H | HF | B | LF | LH | WF | MIID(1) |
|---|---|---|---|---|---|---|---|
| MTENN 1618H-16W-M | 16.0 | 16.0 | 18.0 | 100.00 | 32.0 | 9.00 | TNMG 1604 |
| MTENN 2020K-16W-M | 20.0 | 20.0 | 20.0 | 125.00 | 35.0 | 10.00 | TNMG 1604 |
| MTENN 2525M-16W-M | 25.0 | 25.0 | 25.0 | 150.00 | 32.0 | 12.50 | TNMG 1604 |
- (1) Идентификация эталонной пластины
Запасные части
| Обозначение | |||||||
|---|---|---|---|---|---|---|---|
| MTENN 1618H-16 W-M | TTT 322N | TTT 332N* | ZNW 3WNS | LC 291N CLAMP | E RING N | SR 17-317NS | HW 3.0 |
| MTENN 2020K-16W-M | TTT 322N | TTT 332N* | ZNW 3WN | LC 291N CLAMP | E RING N | SR 17-317N | HW 3.0 |
| MTENN 2525M-16W-M | TTT 322N | TTT 332N* | ZNW 3WN | LC 291N CLAMP | E RING N | SR 17-317N | HW 3.0 |
* Опционально, заказывается отдельно
