Токарная обработка
Минимальная стоимость. Максимальная производительность

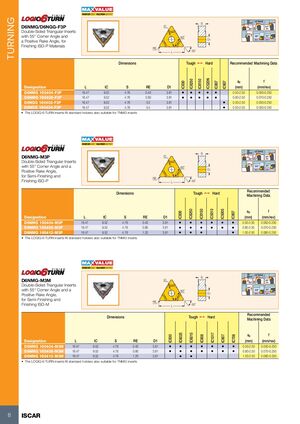

D6NMG/D6NGG-F3P
Двусторонние треугольные пластины с углом при вершине 55° и положительным передним углом для чистовой обработки материалов ISO-P.
| Обозначение | L | IC | S | RE | D1 | Материал | Рекомендуемые режимы обработки | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IC520N | IC8250 | IC8150 | IC830 | IC807, IC907 | ap (мм) | f (мм/об) | ||||||
| D6NMG 160404-F3P | 16.47 | 9.52 | 4.76 | 0.40 | 3.81 | • | • | • | • | • | 0.50-2.50 | 0.050-0.250 |
| D6NMG 160408-F3P | 16.47 | 9.52 | 4.76 | 0.80 | 3.81 | • | • | • | • | • | 0.80-2.50 | 0.070-0.250 |
| D6NGG 160402-F3P | 16.47 | 9.52 | 4.76 | 0.2 | 3.81 | • | 0.30-2.50 | 0.050-0.250 | ||||
| D6NGG 160404-F3P | 16.47 | 9.52 | 4.76 | 0.4 | 3.81 | • | 0.50-2.50 | 0.050-0.250 | ||||
Пластины LOGIQ-6-TURN совместимы со стандартными оправками, подходящими для пластин TNMG.
D6NMG-M3P
Двусторонние треугольные пластины с углом при вершине 55° и положительным передним углом для чистовой и предварительной чистовой обработки материалов ISO-P.
| Обозначение | L | IC | S | RE | D1 | Материал | Рекомендуемые режимы обработки | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IC8250 | IC8150 | IC5010 | IC5005 | IC830 | IC807 | ap (мм) | f (мм/об) | ||||||
| D6NMG 160404-M3P | 16.47 | 9.52 | 4.76 | 0.40 | 3.81 | • | • | • | • | • | • | 0.50-2.50 | 0.050-0.250 |
| D6NMG 160408-M3P | 16.47 | 9.52 | 4.76 | 0.80 | 3.81 | • | • | • | • | • | • | 0.80-2.50 | 0.070-0.250 |
| D6NMG 160412-M3P | 16.47 | 9.52 | 4.76 | 1.20 | 3.81 | • | • | • | • | 1.00-2.50 | 0.080-0.250 | ||
Пластины LOGIQ-6-TURN совместимы со стандартными оправками, подходящими для пластин TNMG.
D6NMG-M3M
Двусторонние треугольные пластины с углом при вершине 55° и положительным передним углом для чистовой и предварительной чистовой обработки материалов ISO-M.
| Обозначение | L | IC | S | RE | D1 | Материал | Рекомендуемые режимы обработки | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IC6025 | IC6015 | IC1017 | IC830 | IC806 | IC807 | IC706 | ap (мм) | f (мм/об) | ||||||
| D6NMG 160404-M3M | 16.47 | 9.52 | 4.76 | 0.40 | 3.81 | • | • | • | • | • | • | • | 0.50-2.50 | 0.050-0.250 |
| D6NMG 160408-M3M | 16.47 | 9.52 | 4.76 | 0.80 | 3.81 | • | • | • | • | • | • | • | 0.80-2.50 | 0.070-0.250 |
| D6NMG 160412-M3M | 16.47 | 9.52 | 4.76 | 1.20 | 3.81 | • | • | 1.00-2.50 | 0.080-0.250 | |||||
Пластины LOGIQ-6-TURN совместимы со стандартными оправками, подходящими для пластин TNMG.
