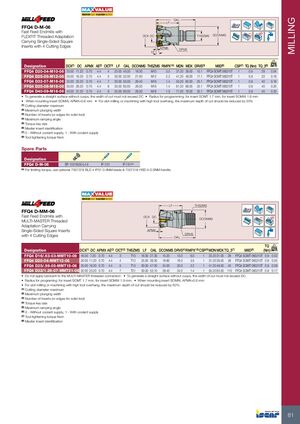

FFQ4 D-M-06
Концевые фрезы высокопроизводительного фрезерования с резьбовой адаптацией FLEXFIT, несущие квадратные пластины односторонние с четырьмя режущими кромками
| Обозначение | ДЦ макс | ДЦ | APMX | AE | Кол-во пластин | ДХ | ОДЛ | DCONMS | THSZMS | RMPX° | MDN | MDX | DRVS | Идентификация пластины | ПСО | TQ (Нм) | TQ_3 (Нм) | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFQ4 D20-04-M10-06 | 20.00 | 11.20 | 0.70 | 4.4 | 4 | 25.00 | 45.00 | 18.00 | M10 | 3.5 | 31.20 | 39.00 | 15.1 | FFQ4 SOMT 060210T | 1 | 0.9 | 29 | 0.04 |
| FFQ4 D25-05-M12-06 | 25.00 | 16.20 | 0.70 | 4.4 | 5 | 30.00 | 52.00 | 21.00 | M12 | 2.2 | 41.20 | 49.00 | 17.1 | FFQ4 SOMT 060210T | 1 | 0.9 | 33 | 0.18 |
| FFQ4 D32-07-M16-06 | 32.00 | 23.20 | 0.70 | 4.4 | 7 | 30.00 | 55.00 | 29.40 | M16 | 1.4 | 55.20 | 63.00 | 25.1 | FFQ4 SOMT 060210T | 1 | 0.9 | 40 | 0.16 |
| FFQ4 D35-08-M16-06 | 35.00 | 26.20 | 0.70 | 4.4 | 8 | 35.00 | 60.00 | 29.00 | M16 | 1.4 | 61.20 | 69.00 | 25.1 | FFQ4 SOMT 060210T | 1 | 0.9 | 40 | 0.20 |
| FFQ4 D40-09-M16-06 | 40.00 | 31.20 | 0.70 | 4.4 | 9 | 35.00 | 60.00 | 29.00 | M16 | 1.0 | 71.20 | 79.00 | 25.1 | FFQ4 SOMT 060210T | 1 | 0.9 | 40 | 0.20 |
Для получения гладкой поверхности без волнистости ширина обработки не должна превышать ДЦ. Радиус программирования: для пластины SOMT 1,7 мм, для пластины SOMW 1,9 мм. При монтаже пластины SOMW APMX = 0,6 мм. При шлифовке пазов или обработке с большим вылетом инструмента максимальную глубину резания следует уменьшить на 50%.
(1) Максимальный диаметр резания
(2) Максимальная ширина погружения
(3) Количество пластин (или режущих кромок для монолитного инструмента)
(4) Размер ключа зажима
(5) Максимальный угол врезания
(6) Идентификация главной пластины
(7) 0 — без подачи СОЖ, 1 — с подачей СОЖ
(8) Крутящий момент затяжки инструмента, Нм
Расходные материалы
| Обозначение | Запасные части | Идентификация |
|---|---|---|
| FFQ4 D-M-06 | SR 10516050-L4.6 | IP-7/51 |
Для ограничения крутящего момента используйте опциональные blade 7007378 BLD 4 IP07-0.9NM и handle 7007318 HSD 4-0.9NM.
FFQ4 D-MM-06
Концевые фрезы высокопроизводительного фрезерования с резьбовой адаптацией MULTI-MASTER, несущие квадратные пластины односторонние с четырьмя режущими кромками
| Обозначение | ДЦ макс | ДЦ | APMX | AE | Кол-во пластин | THSZMS | ДХ | ОДЛ | DCONMS | DRVS | RMPX° | ПСО | MDN | MDX | TQ_3 (Нм) | Идентификация пластины | TQ (Нм) | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFQ4 D16/.63-03-MMT10-06 | 16.00 | 7.20 | 0.70 | 4.4 | 3 | T10 | 16.00 | 27.30 | 15.20 | 13.0 | 6.0 | 1 | 23.20 | 31.00 | 28 | FFQ4 SOMT 060210T | 0.9 | 0.02 |
| FFQ4 D20-04-MMT12-06 | 20.00 | 11.20 | 0.70 | 4.4 | 4 | T12 | 25.00 | 38.30 | 18.80 | 16.0 | 3.5 | 1 | 31.20 | 39.00 | 28 | FFQ4 SOMT 060210T | 0.9 | 0.05 |
| FFQ4 D25/.98-05-MMT15-06 | 25.00 | 16.20 | 0.70 | 4.4 | 5 | T15 | 30.00 | 47.00 | 24.00 | 20.0 | 2.2 | 1 | 41.20 | 49.00 | 40 | FFQ4 SOMT 060210T | 0.9 | 0.09 |
| FFQ4 D32/1.26-07-MMT21-06 | 32.00 | 23.20 | 0.70 | 4.4 | 7 | T21 | 30.00 | 53.10 | 29.40 | 24.0 | 1.4 | 1 | 55.20 | 63.00 | 110 | FFQ4 SOMT 060210T | 0.9 | 0.17 |
Не применяйте смазку к резьбовому соединению MULTI-MASTER. Для получения гладкой поверхности без волнистости ширина обработки не должна превышать ДЦ. Радиус программирования: для пластины SOMT 1,7 мм, для пластины SOMW 1,9 мм. При монтаже пластины SOMW APMX = 0,6 мм. При шлифовке пазов или обработке с большим вылетом инструмента максимальную глубину резания следует уменьшить на 50%.
(1) Максимальный диаметр резания
(2) Максимальная ширина погружения
(3) Количество пластин (или режущих кромок для монолитного инструмента)
(4) Размер ключа зажима
(5) Максимальный угол врезания
(6) 0 — без подачи СОЖ, 1 — с подачей СОЖ
(7) Крутящий момент затяжки инструмента, Нм
(8) Идентификация главной пластины
