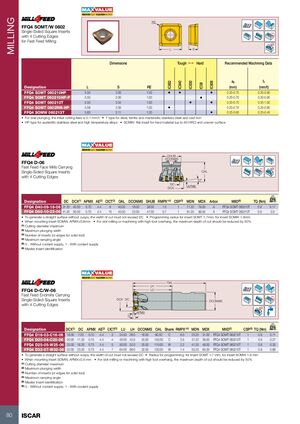

FFQ4 SOMT/W 0602
Квадратные пластины односторонние с четырьмя режущими кромками для высокопроизводительного фрезерования
| Обозначение | L | S | RE | Прочность 1 | Твёрдость | Глубина резания (мм) | Подача на зуб (мм/зуб) |
|---|---|---|---|---|---|---|---|
| FFQ4 SOMT 060210HP | 5.50 | 2.00 | 1.00 | • | • | 0.20–0.70 | 0.20–0.90 |
| FFQ4 SOMT 060210HP-P | 5.50 | 2.00 | 1.00 | • | 0.20–0.70 | 0.20–0.90 | |
| FFQ4 SOMT 060210T | 5.50 | 2.04 | 1.00 | • | 0.20–0.70 | 0.20–1.00 | |
| FFQ4 SOMT 0602RM-HP | 5.58 | 2.00 | 1.00 | • | 0.20–0.70 | 0.20–0.90 | |
| FFQ4 SOMW 060213T | 5.60 | 2.11 | 1.30 | 0.20–0.60 | 0.20–0.40 |
При боковом погружении начальная подача резания составляет 0.1 мм/зуб. Тип T для стали, ферритной и мартенситной нержавеющей стали и чугуна. Тип HP для аустенитной нержавеющей стали и жаропрочных сплавов. SOMW — плоская пластина для твёрдых материалов (до 60 HRC) и неровных поверхностей.
FFQ4 D-06
Торцевые фрезы высокопроизводительного фрезерования, несущие квадратные пластины односторонние с четырьмя режущими кромками
| Обозначение | ДЦ | ДЦ макс | APMX | AE | Кол-во пластин | ОДЛ | DCONMS | DHUB | RMPX° | ПСО | MDN | MDX | Адаптер | Идентификация пластины | TQ (Нм) | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFQ4 D40-09-16-06 | 31.20 | 40.00 | 0.70 | 4.4 | 9 | 40.00 | 16.00 | 38.00 | 1.0 | 1 | 71.20 | 79.00 | A | FFQ4 SOMT 060210T | 0.9 | 0.17 |
| FFQ4 D50-10-22-06 | 41.20 | 50.00 | 0.70 | 4.4 | 10 | 40.00 | 22.00 | 47.00 | 0.7 | 1 | 91.20 | 99.00 | A | FFQ4 SOMT 060210T | 0.9 | 0.3 |
Для получения гладкой поверхности без волнистости ширина обработки не должна превышать ДЦ. Радиус программирования для пластины SOMT 1,7 мм, для пластины SOMW 1,9 мм. При монтаже пластины SOMW APMX = 0,6 мм. При шлифовке пазов или обработке с большим вылетом инструмента максимальную глубину резания следует уменьшить на 50%.
(1) Максимальный диаметр резания
(2) Максимальная ширина погружения
(3) Количество пластин (или режущих кромок для монолитного инструмента)
(4) Максимальный угол врезания
(5) 0 — без подачи СОЖ, 1 — с подачей СОЖ
(6) Идентификация главной пластины
FFQ4 D-C/W-06
Концевые фрезы высокопроизводительного фрезерования, несущие квадратные пластины односторонние с четырьмя режущими кромками
| Обозначение | ДЦ макс | ДЦ | APMX | AE | Кол-во пластин | LU | LH | DCONMS | ОДЛ | Хвостовик | RMPX° | MDN | MDX | Идентификация пластины | ПСО | TQ (Нм) | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFQ4 D16-03-C16-06 | 16.00 | 7.20 | 0.70 | 4.4 | 3 | 24.50 | 26.0 | 16.00 | 90.00 | C | 6.0 | 23.20 | 31.00 | FFQ4 SOMT 060210T | 1 | 0.9 | 0.11 |
| FFQ4 D20-04-C20-06 | 20.00 | 11.20 | 0.70 | 4.4 | 4 | 40.00 | 42.0 | 20.00 | 130.00 | C | 3.5 | 31.20 | 39.00 | FFQ4 SOMT 060210T | 1 | 0.9 | 0.27 |
| FFQ4 D25-05-W25-06 | 25.00 | 16.20 | 0.70 | 4.4 | 5 | 50.00 | 52.0 | 25.00 | 110.00 | W | 2.2 | 41.20 | 49.00 | FFQ4 SOMT 060210T | 1 | 0.9 | 0.33 |
| FFQ4 D32-07-W32-06 | 32.00 | 23.20 | 0.70 | 4.4 | 7 | 64.00 | 66.0 | 32.00 | 130.00 | W | 1.4 | 55.20 | 63.00 | FFQ4 SOMT 060210T | 1 | 0.9 | 0.68 |
Для получения гладкой поверхности без волнистости ширина обработки не должна превышать ДЦ. Радиус программирования: для пластины SOMT 1,7 мм, для пластины SOMW 1,9 мм. При монтаже пластины SOMW APMX = 0,6 мм. При шлифовке пазов или обработке с большим вылетом инструмента максимальную глубину резания следует уменьшить на 50%.
(1) Максимальный диаметр резания
(2) Максимальная ширина погружения
(3) Количество пластин (или режущих кромок для монолитного инструмента)
(4) Максимальный угол врезания
(5) Идентификация главной пластины
(6) 0 — без подачи СОЖ, 1 — с подачей СОЖ
