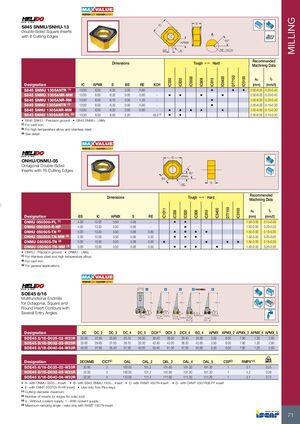

Инструменты MAX-OUT Iscar 2026 - страница 71

Предыдущая страница Следующая страница

Навигация

Фрезерование

S845 SNMU/SNHU-13

Двусторонние квадратные пластины с 8 режущими кромками

Обозначение IC APMX S BS RE KCH Рекомендуемые данные резания
DT7150 IC330 IC830 IC808 IC810 IC5100
S845 SNMU 1305ANTR (1) 13.00 6.00 6.20 3.00 0.80 — • • 2.00-6.00 0.20-0.40
S845 SNMU 1305ANR-MM 13.00 6.00 6.20 3.00 0.80 — • • • • 2.00-6.00 0.20-0.40
S845 SNMU 1305ANR-RM 13.00 6.00 6.12 3.00 1.20 — • 2.00-6.00 0.20-0.40
S845 SNHU 1305ANTR (1) 13.00 6.00 6.20 3.00 0.80 — • 2.00-6.00 0.15-0.30
S845 SNHU 1305ANR-MM 13.00 6.00 6.20 3.00 0.80 — • • • • • 2.00-6.00 0.15-0.30
S845 SNHU 1305ANR-PL (2) 13.00 6.00 6.00 2.20 — 45.0 (3) • • 2.00-6.00 0.15-0.30

S845 SNHU - шлифованные с точностью. S845 SNMU - с нормальной точностью

Примечания:

  • (1) Для чугуна
  • (2) Для сплавов с высокой температурой плавления и нержавеющей стали
  • (3) См. деталь

ONHU/ONMU-05

Восьмиугольные двусторонние пластины с 16 режущими кромками

Обозначение BS IC APMX S RE Рекомендуемые данные резания
IC1011 IC330 IC830 IC808 IC810 IC5100
ONHU 050500-PL (1) 4.50 13.00 3.50 5.08 — • • 1.50-3.00 0.15-0.20
ONHU 050500-R-HP 4.50 13.00 3.50 5.08 — • 1.50-3.00 0.20-0.25
ONHU 050505-TN (2) 5.00 13.00 3.50 5.08 0.50 • • • • 1.50-3.00 0.15-0.30
ONHU 050505-TN-MM (3) 5.00 13.00 3.50 5.08 0.50 • • • 1.50-3.00 0.20-0.30
ONMU 050505-TN (2) 5.00 13.00 3.50 5.08 0.50 • • • 1.50-3.00 0.15-0.30
ONMU 050505-TN-MM (3) 5.00 13.00 3.50 5.08 0.50 • • • • 1.50-3.00 0.20-0.30

ONHU - шлифованные с точностью. ONMU - с нормальной точностью

Примечания:

  • (1) Для нержавеющей стали и сплавов с высокой температурой плавления
  • (2) Для чугуна
  • (3) Для общего применения

SOE45 8/16

Многофункциональные фрезы для восьмиугольных, квадратных и круглых контуров пластин с несколькими углами входа

Обозначение DC DC_2 DC_3 DC_4 DC_5 DCX(1) DCX_3 DCX_4 BD_4 APMX APMX_2 APMX_3 APMX_4 APMX_5
SOE45 8/16-D025-02-W20R 25.00 22.65 20.90 20.10 25.30 35.40 36.50 29.40 35.60 3.50 6.00 7.90 1.20 2.90
SOE45 8/16-D032-03-W25R 32.00 29.65 27.50 26.70 32.30 42.40 43.30 36.20 42.60 3.50 6.00 7.90 1.20 2.90
SOE45 8/16-D040-04-W32R 40.00 37.65 35.40 37.50 40.30 50.40 51.30 47.00 50.60 3.50 6.00 7.90 1.20 2.90
Обозначение DCONMS CICT(2) OAL OAL_2 OAL_3 OAL_4 OAL_5 CSP(3) RMPX°(4) кг
SOE45 8/16-D025-02-W20R 20.00 2 100.00 101.2 101.60 101.30 101.20 1 3.1 0.25
SOE45 8/16-D032-03-W25R 25.00 3 100.00 101.2 101.60 101.30 101.20 1 4.2 0.38
SOE45 8/16-D040-04-W32R 32.00 4 110.00 111.2 111.60 111.30 111.20 1 3.7 0.72

Варианты конструкции:

  • A — с пластиной ONMU 0505...
  • B — с пластиной S845 SNMU 1305...
  • C — с пластиной RXMT 1607N
  • D — с пластиной OXMT 0507R08-FF
  • E — с пластиной OXMT 050705-R-HP

Используйте только ключи Torx Plus

Примечания:

  • (1) Максимальный диаметр резания
  • (2) Количество пластин (или кромок для монолитного инструмента)
  • (3) 0 - Без подачи СОЖ, 1 - С подачей СОЖ
  • (4) Максимальный угол врезания - действителен только с пластиной RXMT 1607N
