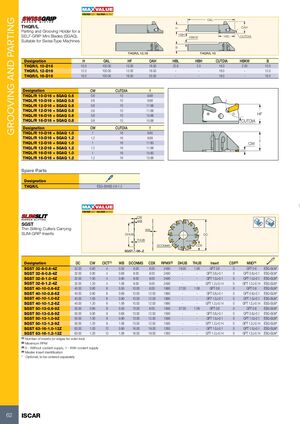

Инструменты MAX-OUT Iscar 2026 - страница 62

Предыдущая страница Следующая страница

Навигация

Фрезерование канавок и отрезка

Минимальные затраты, максимальная производительность

THQR/L

Держатель для фрезерования канавок и отрезки с миниатюрными пластинами SELF-GRIP (SGAQ), подходящий для машин типа SWISS

Обозначение H (мм) OAL (мм) HF (мм) OAH (мм) HBL (мм) HBH (мм) CUTDIA (мм) HBKW (мм) B (мм)
THQR/L 10-D16 10.0 100.00 10.00 16.50 22.6 2.0 16.0 2.00 10.0
THQR/L 12-D16 12.0 100.00 12.00 16.50 — — 16.0 — 12.0
THQR/L 16-D16 16.0 100.00 16.00 20.50 — — 16.0 — 16.0
Обозначение CW (мм) CUTDIA (мм) f (мм)
THQL/R 10-D16 + SGAQ 0.6 0.6 10 9.68
THQL/R 10-D16 + SGAQ 0.8 0.8 10 9.68
THQL/R 12-D16 + SGAQ 0.6 0.6 10 11.68
THQL/R 12-D16 + SGAQ 0.8 0.8 10 11.68
THQL/R 16-D16 + SGAQ 0.6 0.6 10 15.68
THQL/R 16-D16 + SGAQ 0.8 0.8 10 15.68
Обозначение CW (мм) CUTDIA (мм) f (мм)
THQL/R 10-D16 + SGAQ 1.0 1 16 9.60
THQL/R 10-D16 + SGAQ 1.2 1.2 16 9.68
THQL/R 12-D16 + SGAQ 1.0 1 16 11.60
THQL/R 12-D16 + SGAQ 1.2 1.2 16 11.68
THQL/R 16-D16 + SGAQ 1.0 1 16 15.60
THQL/R 16-D16 + SGAQ 1.2 1.2 16 15.68

Запасные части

Обозначение Детали
THQR/L ESG-SWISS 0.6-1.2

SGST

Тонкие фрезы для прорезки с пластинами SLIM-GRIP

Обозначение DC (мм) CW (мм) CICT WB (мм) DCONMS (мм) CDX (мм) RPMX DHUB (мм) THUB (мм) Пластина CSP MIID
SGST 32-8-0.6-4Z 32.00 0.60 4 0.50 8.00 6.00 2490 19.00 1.06 GFT 0.6 0 GFT 0.6, ESG-SLM*
SGST 32-8-0.8-4Z 32.00 0.80 4 0.69 8.00 8.00 2490 — — GFT 0.8J-0.1 0 GFT 0.8J-0.1, ESG-SLM*
SGST 32-8-1.0-4Z 32.00 1.00 4 0.90 8.00 8.00 2490 — — GFT 1.0J-0.1 0 GFT 1.0J-0.1, ESG-SLM*
SGST 32-8-1.2-4Z 32.00 1.20 4 1.06 8.00 8.00 2490 — — GFT 1.2J-0.14 0 GFT 1.2J-0.14, ESG-SLM*
SGST 40-10-0.6-6Z 40.00 0.60 6 0.50 10.00 6.00 1990 27.00 1.06 GFT 0.6 0 GFT 0.6, ESG-SLM*
SGST 40-10-0.8-6Z 40.00 0.80 6 0.69 10.00 12.00 1990 — — GFT 0.8J-0.1 0 GFT 0.8J-0.1, ESG-SLM*
SGST 40-10-1.0-6Z 40.00 1.00 6 0.90 10.00 12.00 1990 — — GFT 1.0J-0.1 0 GFT 1.0J-0.1, ESG-SLM*
SGST 40-10-1.2-6Z 40.00 1.20 6 1.06 10.00 12.00 1990 — — GFT 1.2J-0.14 0 GFT 1.2J-0.14, ESG-SLM*
SGST 50-13-0.6-9Z 50.00 0.60 9 0.50 13.00 6.00 1590 37.00 1.06 GFT 0.6 0 GFT 0.6, ESG-SLM*
SGST 50-13-0.8-9Z 50.00 0.80 9 0.69 13.00 12.50 1590 — — GFT 0.8J-0.1 0 GFT 0.8J-0.1, ESG-SLM*
SGST 50-13-1.0-9Z 50.00 1.00 9 0.90 13.00 12.50 1590 — — GFT 1.0J-0.1 0 GFT 1.0J-0.1, ESG-SLM*
SGST 50-13-1.2-9Z 50.00 1.20 9 1.06 13.00 12.50 1590 — — GFT 1.2J-0.14 0 GFT 1.2J-0.14, ESG-SLM*
SGST 63-16-1.0-12Z 63.00 1.00 12 0.90 16.00 19.00 1260 — — GFT 1.0J-0.1 0 GFT 1.0J-0.1, ESG-SLM*
SGST 63-16-1.2-12Z 63.00 1.20 12 1.06 16.00 19.00 1260 — — GFT 1.2J-0.14 0 GFT 1.2J-0.14, ESG-SLM*
  • Количество пластин (или режущих кромок для цельного инструмента)
  • Максимальные обороты
  • 0 — без подачи охлаждающей жидкости, 1 — с подачей охлаждающей жидкости
  • Идентификация основной пластины
  • * Дополнительная позиция, заказывается отдельно
