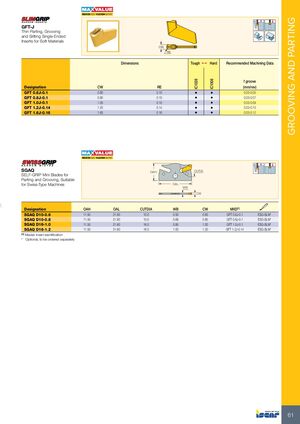

Инструменты MAX-OUT Iscar 2026 - страница 61

Предыдущая страница Следующая страница

Навигация

Фрезерование канавок и отрезка

Минимальные затраты, максимальная производительность

GFT-J

Тонкие односторонние пластины для отрезки, фрезерования канавок и прорезки мягких материалов

Обозначение CW (мм) RE (мм) IC1028 IC1008 Подача на оборот (мм/об)
GFT 0.6J-0.1 0.60 0.10 • • 0.03-0.05
GFT 0.8J-0.1 0.80 0.10 • • 0.03-0.07
GFT 1.0J-0.1 1.00 0.10 • • 0.03-0.09
GFT 1.2J-0.14 1.20 0.14 • • 0.03-0.10
GFT 1.6J-0.16 1.60 0.16 • • 0.03-0.12

SGAQ

Миниатюрные пластины SELF-GRIP для отрезки и фрезерования канавок, подходящие для машин типа SWISS

Обозначение OAH (мм) OAL (мм) CUTDIA (мм) WB (мм) CW (мм) MIID
SGAQ D10-0.6 11.50 21.80 10.0 0.50 0.60 GFT 0.6J-0.1, ESG-SLM*
SGAQ D10-0.8 11.50 21.80 10.0 0.68 0.80 GFT 0.8J-0.1, ESG-SLM*
SGAQ D16-1.0 11.50 21.80 16.0 0.85 1.00 GFT 1.0J-0.1, ESG-SLM*
SGAQ D16-1.2 11.50 21.80 16.0 1.00 1.20 GFT 1.2J-0.14, ESG-SLM*
  • Идентификация основной пластины
  • * Дополнительная позиция, заказывается отдельно
