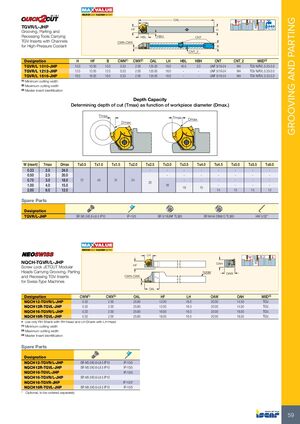

Инструменты MAX-OUT Iscar 2026

Фрезерование канавок и отрезка

Минимальные затраты, максимальная производительность

Инструменты для фрезерования канавок, отрезки и углубления с пластинами TGV с каналами для подачи охлаждающей жидкости под давлением

Обозначение	H (мм)	HF (мм)	B (мм)	CWN (мм)	CWX (мм)	OAL (мм)	LH (мм)	HBL (мм)	HBH (мм)	CNT	CNT_2	MIID
TGVR/L 1010-JHP	10.0	10.00	10.0	0.33	2.00	125.00	16.0	16.5	2.0	UNF 5/16-24	M4	TGV N/R/L 0.33-3.0
TGVR/L 1212-JHP	12.0	12.00	12.0	0.33	2.00	125.00	16.0	—	—	UNF 5/16-24	M4	TGV N/R/L 0.33-3.0
TGVR/L 1616-JHP	16.0	16.00	16.0	0.33	2.00	125.00	16.0	—	—	UNF 5/16-24	M4	TGV N/R/L 0.33-3.0

Определение глубины резания (Tmax) в зависимости от диаметра заготовки (Dmax)

Ширина пластины W (мм)	Tmax (мм)	Dmax (мм)	T≤0.5	T≤1.0	T≤1.5	T≤2.0	T≤2.5	T≤3.0	T≤3.5	T≤4.0	T≤4.5	T≤5.0	T≤5.5	T≤6.0
0.33	2.0	24.0	—	—	—	—	—	—	—	—	—	—	—	—
0.50	2.5	20.0	—	—	—	—	—	—	—	—	—	—	—	—
0.75	3.0	18.0	72	45	31	24	—	—	—	—	—	—	—	—
1.00	4.0	15.0	—	—	—	—	20	18	—	16	15	—	—	—
2.00	6.0	12.0	—	—	—	—	—	—	—	—	—	14	13	13	12

Обозначение	Детали
TGVR/L-JHP	SR M3.5X0.6-L8.5 IP10, IP-10/5, SR 5/16UNF TL360, SR M4X4 DIN913 TL360, HW 5/32"

Модульные головки с винтовым зажимом JETCUT для фрезерования, отрезки и углубления деталей с пластинами TGV, подходящие для машин типа SWISS

Обозначение	CWN (мм)	CWX (мм)	OAL (мм)	HF (мм)	LH (мм)	OAW (мм)	OAH (мм)	MIID
NQCH12-TGVR/L-JHP	0.33	2.00	25.80	12.00	16.0	20.00	14.50	TGV..
NQCH12R-TGVL-JHP	0.33	2.00	25.80	12.00	16.0	20.00	14.50	TGV..
NQCH16-TGVR/L-JHP	0.33	2.00	25.80	16.00	16.0	20.00	16.50	TGV..
NQCH16R-TGVL-JHP	0.33	2.00	25.80	16.00	16.0	20.00	16.50	TGV..

Используйте только правый хвостовик с правой головкой и левый хвостовик с левой головкой
Минимальная ширина резания
Максимальная ширина резания
Идентификация основной пластины

* Дополнительная позиция, заказывается отдельно
