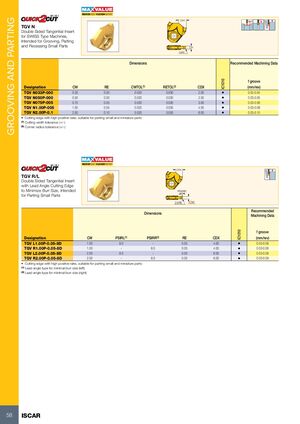

Инструменты MAX-OUT Iscar 2026 - страница 58

Предыдущая страница Следующая страница

Навигация

Фрезерование канавок и отрезка

Минимальные затраты, максимальная производительность

TGV N

Двусторонняя тангенциальная пластина для машин типа SWISS, предназначенная для фрезерования канавок, отрезки и углубления мелких деталей

Обозначение CW (мм) RE (мм) CWTOL (мм) RETOL (мм) CDX (мм) IC1010 Подача на оборот (мм/об)
TGV N033P-000 0.33 0.00 0.020 0.030 2.00 • 0.02-0.04
TGV N050P-000 0.50 0.00 0.020 0.030 2.50 • 0.03-0.05
TGV N075P-005 0.75 0.05 0.020 0.030 3.00 • 0.03-0.06
TGV N1.00P-005 1.00 0.05 0.020 0.030 4.00 • 0.03-0.08
TGV N2.00P-0.1 2.00 0.10 0.020 0.030 6.00 • 0.03-0.10
  • Режущее ребро с высоким передним углом, подходящее для отрезки мелких и миниатюрных деталей
  • Допуск по ширине резания (+/-)
  • Допуск по радиусу при вершине (+/-)

TGV R/L

Двусторонняя тангенциальная пластина с углом подхода режущего ребра для минимизации размера заусенца, предназначенная для отрезки мелких деталей

Обозначение CW (мм) PSIRL PSIRR RE (мм) CDX (мм) IC1010 Подача на оборот (мм/об)
TGV L1.00P-0.05-8D 1.00 8.0 — 0.05 4.00 • 0.03-0.06
TGV R1.00P-0.05-8D 1.00 — 8.0 0.05 4.00 • 0.03-0.06
TGV L2.00P-0.05-8D 2.00 8.0 — 0.05 6.00 • 0.03-0.08
TGV R2.00P-0.05-8D 2.00 — 8.0 0.05 6.00 • 0.03-0.08
  • Режущее ребро с высоким передним углом, подходящее для отрезки мелких и миниатюрных деталей
  • Тип с углом подхода для минимального размера заусенца (левый)
  • Тип с углом подхода для минимального размера заусенца (правый)
