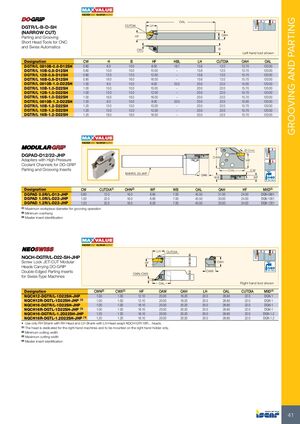

Минимальные затраты максимальный выход
Резцы с коротким хвостовиком для разрезания и нарезания канавок для ЧПУ и автоматических станков
| Обозначение | CW | H | B | HF | HBL | LH | CUTDIA | OAH | OAL |
|---|---|---|---|---|---|---|---|---|---|
| DGTR/L 0810B-0.8-D12SH | 0.80 | 8.0 | 10.0 | 8.00 | 16.1 | 15.6 | 12.0 | 13.70 | 120.00 |
| DGTR/L 10B-0.8-D12SH | 0.80 | 10.0 | 10.0 | 10.00 | — | 15.6 | 12.0 | 13.70 | 120.00 |
| DGTR/L 12B-0.8-D12SH | 0.80 | 12.0 | 12.0 | 12.00 | — | 15.6 | 12.0 | 15.70 | 120.00 |
| DGTR/L 16B-0.8-D12SH | 0.80 | 16.0 | 16.0 | 16.00 | — | 15.6 | 12.0 | 15.70 | 120.00 |
| DGTR/L 0810B-1.0-D22SH | 1.00 | 8.0 | 10.0 | 8.00 | 20.5 | 20.0 | 22.0 | 15.00 | 120.00 |
| DGTR/L 10B-1.0-D22SH | 1.00 | 10.0 | 10.0 | 10.00 | — | 20.0 | 22.0 | 15.70 | 120.00 |
| DGTR/L 12B-1.0-D22SH | 1.00 | 12.0 | 12.0 | 12.00 | — | 20.0 | 22.0 | 15.70 | 120.00 |
| DGTR/L 16B-1.0-D22SH | 1.00 | 16.0 | 16.0 | 16.00 | — | 20.0 | 22.0 | 15.70 | 120.00 |
| DGTR/L 0810B-1.2-D22SH | 1.20 | 8.0 | 10.0 | 8.00 | 20.5 | 20.0 | 22.0 | 15.00 | 120.00 |
| DGTR/L 10B-1.2-D22SH | 1.20 | 10.0 | 10.0 | 10.00 | — | 20.0 | 22.0 | 15.70 | 120.00 |
| DGTR/L 12B-1.2-D22SH | 1.20 | 12.0 | 12.0 | 12.00 | — | 20.0 | 22.0 | 15.70 | 120.00 |
| DGTR/L 16B-1.2-D22SH | 1.20 | 16.0 | 16.0 | 16.00 | — | 20.0 | 22.0 | 15.70 | 120.00 |
Минимальные затраты максимальный выход
DGPAD-D12/22-JHP
Адаптеры с каналами подачи охлаждающей жидкости под высоким давлением для вставок DO-GRIP в держателях разрезающих и нарезающих инструментов
| Обозначение | CW | CUTDIA(1) | OHN(2) | WF | WB | OAL | OAH | HF | MIID(3) |
|---|---|---|---|---|---|---|---|---|---|
| DGPAD 0.8R/L-D12-JHP | 0.80 | 12.0 | 16.0 | 6.65 | 7.00 | 40.50 | 31.00 | 24.00 | DGN 0801 |
| DGPAD 1.0R/L-D22-JHP | 1.00 | 22.0 | 16.0 | 6.60 | 7.00 | 40.50 | 33.00 | 24.00 | DGN 1001 |
| DGPAD 1.2R/L-D22-JHP | 1.20 | 22.0 | 16.0 | 6.50 | 7.00 | 40.50 | 33.00 | 24.00 | DGN 1201 |
- (1) Максимальный диаметр заготовки для операции нарезания канавок
- (2) Минимальный вылет
- (3) Идентификация основной вставки
Минимальные затраты максимальный выход
NQCH-DGTR/L-D22-SH-JHP
Модульные головки с винтовым зажимом JET-CUT для держателей двусторонних вставок DO-GRIP, предназначенные для автоматических станков
| Обозначение | CWN(2) | CWX(3) | HF | OAW | OAH | LH | OAL | CUTDIA | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|
| NQCH12-DGTR/L-1D22SH-JHP | 1.00 | 1.00 | 12.10 | 20.00 | 16.20 | 20.0 | 28.80 | 22.0 | DGN 1 |
| NQCH12R-DGTL-1D22SH-JHP (1) | 1.00 | 1.00 | 12.10 | 20.00 | 16.20 | 20.0 | 28.80 | 22.0 | DGN 1 |
| NQCH16-DGTR/L-1D22SH-JHP | 1.00 | 1.00 | 16.10 | 20.00 | 20.20 | 20.0 | 28.80 | 22.0 | DGN 1 |
| NQCH16R-DGTL-1D22SH-JHP (1) | 1.00 | 1.00 | 16.10 | 20.00 | 20.20 | 20.0 | 28.80 | 22.0 | DGN 1 |
| NQCH16-DGTR/L-1.2D22SH-JHP | 1.20 | 1.20 | 16.10 | 20.00 | 20.20 | 20.0 | 28.80 | 22.0 | DGN 1.2 |
| NQCH16R-DGTL-1.2D22SH-JHP (1) | 1.20 | 1.20 | 16.10 | 20.00 | 20.20 | 20.0 | 28.80 | 22.0 | DGN 1.2 |
- Используйте только правосторонний хвостовик с правосторонней головкой и левосторонний хвостовик с левосторонней головкой, кроме головок NQCH12R/16R.
- (1) Головка предназначена для правосторонних станков и должна устанавливаться только на правостороннем держателе.
- (2) Минимальная ширина резания
- (3) Максимальная ширина резания
- (4) Идентификация основной вставки
