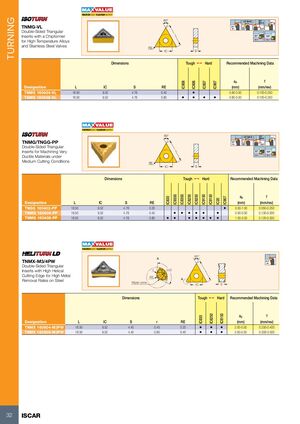

Инструменты MAX-OUT Iscar 2026 - страница 32

Предыдущая страница Следующая страница

Навигация

TNMG-VL

Двусторонние треугольные пластины с формирователем стружки для обработки жаропрочных сплавов и нержавеющих стальных клапанов

Обозначение L IC S RE Совместимость Рекомендуемые режимы обработки
IC908 IC806 IC807 IC907 ap (мм) f (мм/об)
TNMG 160404-VL 16.50 9.52 4.76 0.40 • 0.80–3.50 0.100–0.250
TNMG 160408-VL 16.50 9.52 4.76 0.80 • • • • 0.80–3.50 0.100–0.250

TNMG/TNGG-PP

Двусторонние треугольные пластины для обработки высокопластичных материалов в условиях средних режимов резания

Обозначение L IC S RE Совместимость Рекомендуемые режимы обработки
IC9350 IC8350 IC8250 IC9250 IC9150 IC8150 IC830 IC907 IC20 ap (мм) f (мм/об)
TNGG 160402-PP 16.50 9.52 4.76 0.20 • 0.50–1.50 0.050–0.250
TNMG 160404-PP 16.50 9.52 4.76 0.40 • • • • • • 0.50–3.00 0.130–0.300
TNMG 160408-PP 16.50 9.52 4.76 0.80 • • • • • • 1.00–3.00 0.120–0.300

TNMX-M3/4PW

Двусторонние треугольные пластины с высокой винтовой передней поверхностью для высоких скоростей съема металла при точении стали

Обозначение L IC S r RE Совместимость Рекомендуемые режимы обработки
IC8250 IC8150 IC830 ap (мм) f (мм/об)
TNMX 160604-M3PW 16.50 9.52 4.40 0.40 0.20 • • • 2.00–5.00 0.250–0.400
TNMX 160608-M3PW 16.50 9.52 4.40 0.80 0.40 • • • 2.50–5.50 0.300–0.500
