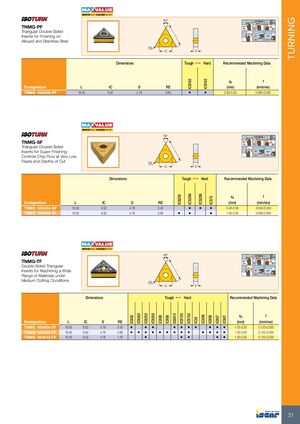

TNMG-PF

Треугольные двусторонние пластины для финишной обработки легированных и нержавеющих сталей

Обозначение L IC S RE Совместимость Рекомендуемые режимы обработки
IC8150 IC9150 ap (мм) f (мм/об)
TNMG 160408-PF 16.50 9.52 4.76 0.80 • • 0.80–3.00 0.080–0.300

TNMG-SF

Треугольные двусторонние пластины для сверхфинишной обработки; управление отводом стружки при очень малых подачах и глубинах резания

Обозначение L IC S RE Совместимость Рекомендуемые режимы обработки
IC8250 IC530N IC520N IC570 ap (мм) f (мм/об)
TNMG 160404-SF 16.50 9.52 4.76 0.40 • • • 0.40–2.00 0.040–0.250
TNMG 160408-SF 16.50 9.52 4.76 0.80 • • • 1.00–3.00 0.060–0.300

TNMG-TF

Двусторонние треугольные пластины для обработки широкого диапазона материалов в условиях средних режимов резания

Обозначение L IC S RE Совместимость Рекомендуемые режимы обработки
IC9350 IC8250 IC9250 IC6015 IC8150 IC9150 IC20N IC830 IC808 IC908 IC806 IC807 IC907 IC20 ap (мм) f (мм/об)
TNMG 160404-TF 16.50 9.52 4.76 0.40 • • • • • • • 1.00–3.00 0.120–0.300
TNMG 160408-TF 16.50 9.52 4.76 0.80 • • • • • • • • • • 1.00–3.00 0.120–0.300
TNMG 160412-TF 16.50 9.52 4.76 1.20 • • • • • • 1.00–5.00 0.120–0.200
