Инструменты MAX-OUT Iscar 2026

МИНИМАЛЬНАЯ СТОИМОСТЬ МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

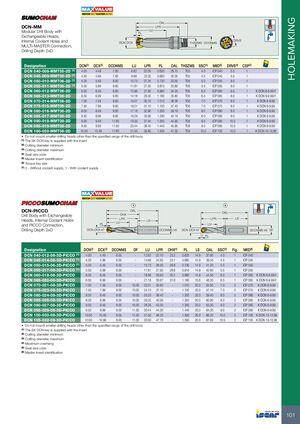

Модульный корпус сверла со сменными головками, внутренними каналами подачи охлаждающей жидкости и подключением MULTI-MASTER, глубина сверления 2xD

Обозначение	DCN(2)	DCX(3)	DCONMS	LU	LPR	PL	OAL	THSZMS	SSC(4)	MIID(5)	DRVS(6)	CSP(7)
DCN 040-008-MMT05-2D (1)	4.00	4.49	7.60	8.62	22.00	0.620	28.75	T05	4.0	ICP 040	5.5	1
DCN 045-009-MMT05-2D (1)	4.50	4.99	7.60	9.66	23.30	0.660	30.05	T05	4.5	ICP 045	5.5	1
DCN 050-010-MMT06-2D (1)	5.00	5.49	9.60	10.73	27.25	0.730	33.55	T06	5.0	ICP 050	8.0	1
DCN 055-011-MMT06-2D (1)	5.50	5.99	9.60	11.81	27.50	0.810	33.80	T06	5.5	ICP 055	8.0	1
DCN 060-012-MMT06-2D	6.00	6.49	9.60	12.96	27.90	0.960	34.20	T06	6.0	ICP 060	8.0	1	K DCN 6-9.99-Y
DCN 065-013-MMT06-2D	6.50	6.99	9.60	14.18	29.50	1.180	35.80	T06	6.5	ICP 065	8.0	1	K DCN 6-9.99-Y
DCN 070-014-MMT06-2D	7.00	7.49	9.60	15.01	30.10	1.010	36.39	T06	7.0	ICP 070	8.0	1	K DCN 6-9.99
DCN 075-015-MMT06-2D	7.50	7.99	9.60	16.01	31.10	1.100	37.40	T06	7.0	ICP 075	8.0	1	K DCN 6-9.99
DCN 080-016-MMT06-2D	8.00	8.49	9.60	17.18	32.90	1.200	39.19	T06	8.0	ICP 080	8.0	1	K DCN 6-9.99
DCN 085-017-MMT06-2D	8.50	8.99	9.60	18.29	33.90	1.290	40.19	T06	8.0	ICP 085	8.0	1	K DCN 6-9.99
DCN 090-018-MMT08-2D	9.00	9.49	11.60	19.35	37.40	1.350	44.90	T08	9.0	ICP 090	10.0	1	K DCN 6-9.99
DCN 095-019-MMT08-2D	9.50	9.99	11.60	20.44	38.40	1.440	45.90	T08	9.0	ICP 095	10.0	1	K DCN 6-9.99
DCN 100-020-MMT08-2D	10.00	10.49	11.60	21.50	39.80	1.500	47.30	T08	10.0	ICP 100	10.0	1	K DCN 10-13.99

Не устанавливайте сменные головки, выходящие за пределы допустимого диапазона для данного корпуса сверла

(1) Ключ SK DCN поставляется вместе с режущим элементом

(2) Минимальный диаметр резания

(3) Максимальный диаметр резания

(4) Код размера посадки

(5) Идентификация основного режущего элемента

(6) Размер ключа крутящего момента

(7) 0 — без подачи охлаждающей жидкости, 1 — с подачей охлаждающей жидкости

Корпус сверла со сменными головками, внутренними каналами подачи охлаждающей жидкости и подключением PICCO, глубина сверления 3xD

Обозначение	DCN(2)	DCX(3)	DCONMS	DF	LU	LPR	OHX(4)	PL	LS	OAL	SSC(5)	Fig.	MIID(6)
DCN 040-012-06-3D-PICCO (1)	4.00	4.49	6.00	—	12.62	22.70	23.2	0.620	14.9	37.60	4.0	1	ICP 040
DCN 045-014-06-3D-PICCO (1)	4.50	4.99	6.00	—	14.66	24.65	25.1	0.660	14.9	39.55	4.5	1	ICP 045
DCN 050-015-06-3D-PICCO (1)	5.00	5.49	6.00	—	15.73	26.30	26.8	0.730	14.9	41.20	5.0	1	ICP 050
DCN 055-017-06-3D-PICCO (1)	5.50	5.99	6.00	—	17.81	27.95	28.6	0.810	14.9	42.85	5.5	1	ICP 055
DCN 060-018-06-3D-PICCO	6.00	6.49	6.00	—	18.96	29.60	30.1	0.960	14.9	44.50	6.0	1	ICP 060	K DCN 6-9.99-Y
DCN 065-020-06-3D-PICCO	6.50	6.99	6.00	—	21.18	30.67	31.8	1.180	15.6	46.30	6.5	1	ICP 065	K DCN 6-9.99-Y
DCN 070-021-08-3D-PICCO	7.00	7.49	8.00	10.00	22.01	35.60	—	1.010	20.0	55.60	7.0	2	ICP 070	K DCN 6-9.99
DCN 075-023-08-3D-PICCO	7.50	7.99	8.00	10.00	24.10	37.10	—	1.100	20.0	57.10	7.0	2	ICP 075	K DCN 6-9.99
DCN 080-024-08-3D-PICCO	8.00	8.49	8.00	10.00	25.20	39.40	—	1.200	20.0	59.40	8.0	2	ICP 080	K DCN 6-9.99
DCN 085-026-08-3D-PICCO	8.50	8.99	8.00	10.00	26.35	40.90	—	1.350	20.0	60.90	8.0	2	ICP 085	K DCN 6-9.99
DCN 090-027-08-3D-PICCO	9.00	9.49	8.00	10.00	28.35	43.30	—	1.350	20.0	63.30	9.0	2	ICP 090	K DCN 6-9.99
DCN 095-029-08-3D-PICCO	9.50	9.99	8.00	11.00	30.44	44.30	—	1.440	20.0	64.30	9.0	2	ICP 095	K DCN 6-9.99
DCN 100-030-08-3D-PICCO	10.00	10.49	8.00	11.00	31.50	46.20	—	1.500	20.0	66.20	10.0	2	ICP 100	K DCN 10-13.99
DCN 105-032-08-3D-PICCO	10.50	10.99	8.00	11.00	33.00	47.70	—	1.590	20.0	67.69	10.5	2	ICP 105	K DCN 10-13.99

Не устанавливайте сменные головки, выходящие за пределы допустимого диапазона для данного корпуса сверла

(1) Ключ SK DCN поставляется вместе с режущим элементом

(2) Минимальный диаметр резания

(3) Максимальный диаметр резания

(4) Максимальный вылет

(5) Код размера посадки

(6) Идентификация основного режущего элемента
