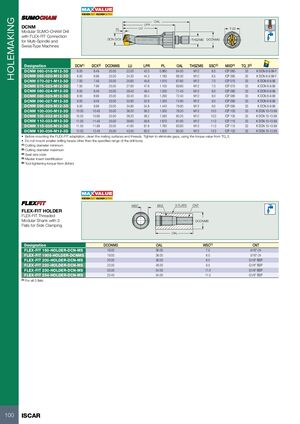

МИНИМАЛЬНАЯ СТОИМОСТЬ МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
ОБРАБОТКА ОТВЕРСТИЙ
DCNM
Модульное сверло SUMO-CHAM с подключением FLEX-FIT для многошпиндельных и швейцарских машин
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | LPR | PL | OAL | THSZMS | SSC(3) | MIID(4) | TQ_3(5) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCNM 060-018-M12-3D | 6.00 | 6.49 | 25.00 | 22.00 | 42.0 | 0.960 | 64.00 | M12 | 6.0 | ICP 060 | 33 | K DCN 6-9.99-Y |
| DCNM 065-020-M12-3D | 6.50 | 6.99 | 25.00 | 24.30 | 44.3 | 1.180 | 66.30 | M12 | 6.5 | ICP 065 | 33 | K DCN 6-9.99-Y |
| DCNM 070-021-M12-3D | 7.00 | 7.49 | 25.00 | 25.60 | 45.6 | 1.010 | 67.60 | M12 | 7.0 | ICP 070 | 33 | K DCN 6-9.99 |
| DCNM 075-023-M12-3D | 7.50 | 7.99 | 25.00 | 27.60 | 47.6 | 1.100 | 69.60 | M12 | 7.0 | ICP 075 | 33 | K DCN 6-9.99 |
| DCNM 080-024-M12-3D | 8.00 | 8.49 | 25.00 | 29.40 | 49.4 | 1.200 | 71.40 | M12 | 8.0 | ICP 080 | 33 | K DCN 6-9.99 |
| DCNM 085-025-M12-3D | 8.50 | 8.99 | 25.00 | 30.40 | 50.4 | 1.290 | 72.40 | M12 | 8.0 | ICP 085 | 33 | K DCN 6-9.99 |
| DCNM 090-027-M12-3D | 9.00 | 9.49 | 25.00 | 32.80 | 52.8 | 1.350 | 74.80 | M12 | 9.0 | ICP 090 | 33 | K DCN 6-9.99 |
| DCNM 095-029-M12-3D | 9.50 | 9.99 | 25.00 | 34.80 | 54.8 | 1.440 | 76.80 | M12 | 9.0 | ICP 095 | 33 | K DCN 6-9.99 |
| DCNM 100-030-M12-3D | 10.00 | 10.49 | 25.00 | 36.20 | 56.2 | 1.500 | 78.20 | M12 | 10.0 | ICP 100 | 33 | K DCN 10-13.99 |
| DCNM 105-032-M12-3D | 10.50 | 10.99 | 25.00 | 38.20 | 58.2 | 1.590 | 80.20 | M12 | 10.0 | ICP 105 | 33 | K DCN 10-13.99 |
| DCNM 110-033-M12-3D | 11.00 | 11.49 | 25.00 | 39.60 | 59.6 | 1.670 | 81.60 | M12 | 11.0 | ICP 110 | 33 | K DCN 10-13.99 |
| DCNM 115-035-M12-3D | 11.50 | 11.99 | 25.00 | 41.60 | 61.6 | 1.760 | 83.60 | M12 | 11.0 | ICP 115 | 33 | K DCN 10-13.99 |
| DCNM 120-036-M12-3D | 12.00 | 12.49 | 25.00 | 43.00 | 63.0 | 1.820 | 85.00 | M12 | 12.0 | ICP 120 | 33 | K DCN 10-13.99 |
- Перед установкой адаптации FLEX-FIT очистите сопрягаемые поверхности и резьбу. Затяните, чтобы исключить зазоры, используя значение момента затяжки из TQ_3
- Не устанавливайте сменные головки, выходящие за пределы допустимого диапазона для данного корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация основного режущего элемента
(5) Момент затяжки инструмента, Н·м (lbf·дюйм)
FLEX-FIT HOLDER
Резьбовое модульное крепление FLEX-FIT с 3 плоскостями для бокового зажима
| Обозначение | DCONMS | OAL | WSC(1) | CNT |
|---|---|---|---|---|
| FLEX-FIT 160-HOLDER-DCN-MS | 16.00 | 36.00 | 7.5 | 5/16"-24 |
| FLEX-FIT 1905-HOLDER-DCNMS | 19.05 | 36.00 | 8.5 | 5/16"-24 |
| FLEX-FIT 200-HOLDER-DCN-MS | 20.00 | 36.00 | 8.5 | G1/8" BSP |
| FLEX-FIT 220-HOLDER-DCN-MS | 22.00 | 48.00 | 9.5 | G1/8" BSP |
| FLEX-FIT 250-HOLDER-DCN-MS | 25.00 | 54.00 | 11.0 | G1/8" BSP |
| FLEX-FIT 254-HOLDER-DCN-MS | 25.40 | 54.00 | 11.0 | G1/8" BSP |
(1) Для всех 3 плоскостей
