РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РЕЗЦЫ СО СМЕННЫМИ ПЛАСТИНАМИ

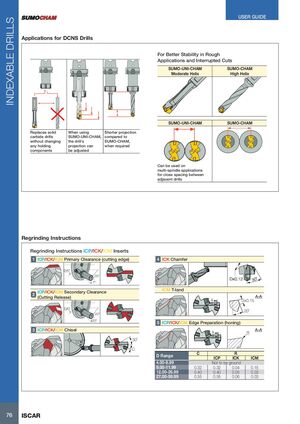

Применение сверл DCNS

Для повышения стабильности при черновой обработке и прерывистом резании

SUMO-UNI-CHAM. Средний угол наклона спирали SUMO-CHAM. Большой угол наклона спирали
Замена твердосплавных сверл без изменения компонентов крепления При использовании SUMO-UNI-CHAM вылет сверла можно регулировать
Более короткий вылет в сравнении с SUMO-CHAM, при необходимости
Возможно использование на многошпиндельных установках для близко расположенных сверл

Инструкции по переточке

Инструкции по переточке пластин ICP/ICK/ICM

1. ICP/ICK/ICM Первичный передний угол (режущий край)

DAT, угол 20°, угол 7°

2. ICP/ICK/ICM Вторичный передний угол (отвод резания)

DAT, угол 20°, угол 20°

3. ICP/ICK/ICM Стружечная канавка

Угол 32°, угол 30°, C

4. ICK Фаска

D × 0.12, угол 30°

5. ICP/ICK/ICM Подготовка края (хонингование)

A-A, D × 0.15, угол 20°, R

Диапазон D ICP ICK ICM
4.00-8.99 Переточка не рекомендуется
9.00-11.99 0.32 0.32 0.04
12.00-26.99 0.40 0.40 0.05
27.00-59.99 0.55 0.55 0.06
