РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РЕЗЦЫ СО СМЕННЫМИ ПЛАСТИНАМИ

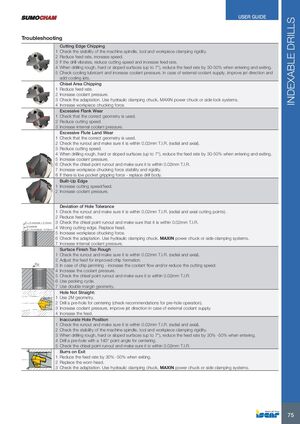

Устранение неисправностей

Скалывание режущего края

1. Проверьте стабильность шпинделя станка, жесткость крепления инструмента и заготовки.
2. Уменьшите подачу, увеличьте скорость.
3. Если сверло вибрирует, уменьшите скорость резания и увеличьте подачу.
4. При сверлении черновых, твердых или наклонных поверхностей (до 7°) уменьшите подачу на 30-50% при входе и выходе.
5. Проверьте охлаждающую смазку и увеличьте давление СОЖ. При использовании внешней подачи СОЖ улучшите направление струи и добавьте охлаждающие форсунки.

Скалывание в области стружечной канавки

1. Уменьшите подачу.
2. Увеличьте давление СОЖ.
3. Проверьте адаптацию. Используйте гидравлический цанговый патрон, силовой патрон MAXIN или системы бокового зажима.
4. Увеличьте силу зажима заготовки.

Чрезмерный износ передней поверхности

1. Проверьте, используется ли правильная геометрия.
2. Уменьшите скорость резания.
3. Увеличьте давление внутренней подачи СОЖ.

Чрезмерный износ ленточки

1. Проверьте, используется ли правильная геометрия.
2. Проверьте биение и убедитесь, что оно находится в пределах 0.02 мм T.I.R. (радиальное и осевое).
3. Уменьшите скорость резания.
4. При сверлении черновых, твердых или наклонных поверхностей (до 7°) уменьшите подачу на 30-50% при входе и выходе.
5. Увеличьте давление СОЖ.
6. Проверьте биение острия стружечной канавки и убедитесь, что оно находится в пределах 0.02 мм T.I.R.
7. Увеличьте стабильность и жесткость силы зажима заготовки.
8. При низкой силе удержания кармана замените корпус сверла.

Наслоение материала

1. Увеличьте скорость резания/подачу.
2. Увеличьте давление СОЖ.

Отклонение размера отверстия

Ø > D номинальное + 0.15 мм

Ø < D номинальное - 0.03 мм

1. Проверьте биение и убедитесь, что оно находится в пределах 0.02 мм T.I.R. (радиальные и осевые точки резания).
2. Уменьшите подачу.
3. Проверьте биение острия стружечной канавки и убедитесь, что оно находится в пределах 0.02 мм T.I.R.
4. Неправильный режущий край. Замените голову.
5. Увеличьте силу зажима заготовки.
6. Проверьте адаптацию. Используйте гидравлический цанговый патрон, силовой патрон MAXIN или системы бокового зажима.
7. Увеличьте давление внутренней подачи СОЖ.

Слишком шероховатая поверхность

1. Проверьте биение и убедитесь, что оно находится в пределах 0.02 мм T.I.R. (радиальное и осевое).
2. Отрегулируйте подачу для улучшения образования стружки.
3. При заклинивании стружки увеличьте подачу СОЖ и/или уменьшите скорость резания.
4. Увеличьте давление СОЖ.
5. Проверьте биение острия стружечной канавки и убедитесь, что оно находится в пределах 0.02 мм T.I.R.
6. Используйте режим прерывистого сверления.
7. Используйте геометрию с двойной ленточкой.

Отверстие не прямое

1. Используйте геометрию 2M.
2. Просверлите пилотное отверстие для центрирования (проверьте рекомендации по операции пилотного сверления).
3. Увеличьте давление СОЖ, улучшите направление струи при использовании внешней подачи СОЖ.
4. Увеличьте подачу.

Неточное положение отверстия

1. Проверьте биение и убедитесь, что оно находится в пределах 0.02 мм T.I.R. (радиальное и осевое).
2. Проверьте стабильность шпинделя станка, жесткость крепления инструмента и заготовки.
3. При сверлении черновых, твердых или наклонных поверхностей (до 7°) уменьшите подачу на 30-50% при входе.
4. Просверлите пилотное отверстие с углом острия 140° для центрирования.
5. Проверьте биение острия стружечной канавки и убедитесь, что оно находится в пределах 0.02 мм T.I.R.

Заусенцы на выходе

1. Уменьшите подачу на 30-50% при выходе.
2. Замените изношенную голову.
3. Проверьте адаптацию. Используйте гидравлический цанговый патрон, силовой патрон MAXIN или системы бокового зажима.
