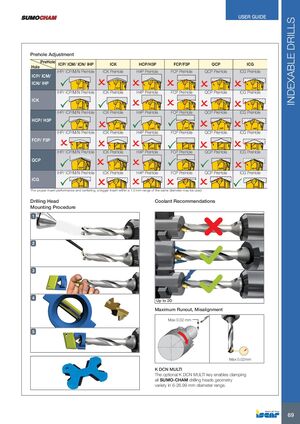

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РЕЖУЩИЕ СВЕРЛА ИНДЕКСИРУЕМЫЕ

Таблица выбора предварительного отверстия

Предварительное отверстие ICP/ICM/ICN/IHP ICK HCP/H3P FCP/F3P QCP ICG
ICP/ICM/ICN/IHPICPICPICPICPICPICP
ICKICKICKICKICKICKICK
HCP/H3PH#PH#PH#PH#PH#PH#P
FCP/F3PF#PF#PF#PF#PF#PF#P
QCPQCPQCPQCPQCPQCPQCP
ICGICGICGICGICGICGICG

* Для надлежащего функционирования пластины и центрирования может быть использована пластина большего размера в диапазоне ±1,0 мм того же диаметра

Процедура монтажа буровой головки

  1. Установка буровой головки на шпиндель
  2. Закрепление и центрирование
  3. Регулировка биения (максимум 0,02 мм)
  4. Проверка условий резания
  5. Проверка охладителя

Рекомендации по охлаждению

До 2D: максимальное биение и смещение не должны превышать 0,02 мм

K DCN MULTI

Дополнительный ключ K DCN MULTI позволяет зажимать все разновидности буровых головок SUMO-CHAM в диапазоне диаметров 6–26,99 мм.
