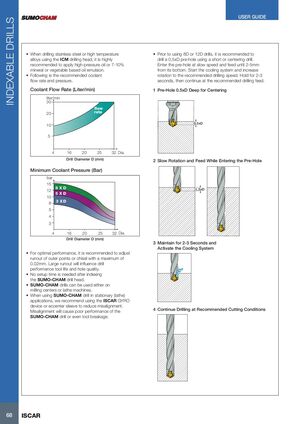

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РЕЖУЩИЕ СВЕРЛА ИНДЕКСИРУЕМЫЕ

• При сверлении нержавеющей стали или сплавов с высокой температурой плавления с помощью буровой головки ICM настоятельно рекомендуется применять масло высокого давления или эмульсию на основе 7–10% минерального или растительного масла.

• Ниже приведена рекомендуемая подача и давление охлаждающей жидкости.

Расход охлаждающей жидкости (л/мин)

• При сверлении диаметром 4, 16, 20, 25, 32 мм рекомендуемый расход составляет 30 л/мин при максимальном расходе и 5 л/мин при минимальном расходе

Минимальное давление охлаждающей жидкости (бар)

• При сверлении 8 XD (диаметр 4–32 мм): максимум 15 бар, минимум 3 бара
• При сверлении 5 XD (диаметр 4–32 мм): максимум 12 бар, минимум 4 бара
• При сверлении 3 XD (диаметр 4–32 мм): максимум 10 бар, минимум 5 бар

• Для оптимальной производительности рекомендуется отрегулировать биение внешних точек или кромок режущего инструмента с максимальным допуском 0,02 мм. Большое биение будет влиять на производительность сверла, срок службы инструмента и качество отверстия.

• После переиндексирования головки SUMO-CHAM время наладки не требуется.

• Сверла SUMO-CHAM можно использовать как на станках с ЧПУ, так и на токарных станках.

• При использовании буровой головки SUMO-CHAM в неподвижных приложениях (токарные станки) рекомендуется использовать устройство ISCAR GYRO или муфту эксцентрика для уменьшения смещения. Смещение приведет к плохой производительности буровой головки SUMO-CHAM или даже к поломке инструмента.

Процедура предварительного сверления

1. Просверлить предварительное отверстие диаметром 0,5 × D глубиной для центрирования
2. Медленная подача и вращение при входе в предварительное отверстие (1,5 × D)
3. Остановка на 2–3 секунды и активация системы охлаждения
4. Продолжение сверления при рекомендуемых режимах резания
