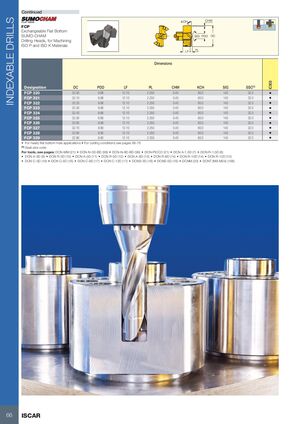

РЕЖУЩИЕ СВЕРЛА ИНДЕКСИРУЕМЫЕ (продолжение)
FCP — Сменные буровые головки плоского дна для обработки материалов ISO P и ISO K (SUMO-CHAM)
Размеры
| Обозначение | DC | PDD | LF | PL | CHW | KCH | SIG | SSC(1) |
|---|---|---|---|---|---|---|---|---|
| FCP 320 | 32.00 | 9.66 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 321 | 32.10 | 9.66 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 322 | 32.20 | 9.66 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 323 | 32.30 | 9.66 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 324 | 32.40 | 9.66 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 325 | 32.50 | 9.66 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 326 | 32.60 | 9.66 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 327 | 32.70 | 9.80 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 328 | 32.80 | 9.80 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
| FCP 329 | 32.90 | 9.80 | 12.10 | 2.250 | 0.40 | 60.0 | 140 | 32.0 |
• Для приложений с почти плоским дном отверстия • Условия резания см. на стр. 68–76
(1) Код размера гнезда
Инструменты см. на стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168)
