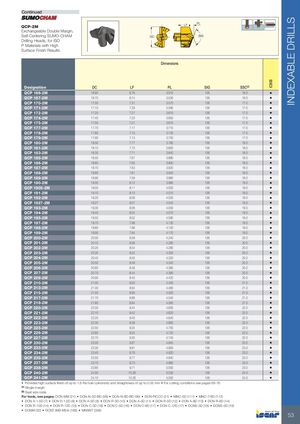

Инструменты для обработки отверстий Iscar 2026 - страница 55
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
СМЕННЫЕ СПИРАЛИ
QCP-2M
Сменные двойные кромки, самоцентрирующиеся буровые головки SUMO-CHAM для материалов ISO P с высокой чистотой обработки
Размеры
| Обозначение | DC | LF | PL | SIG | SSC(2) |
|---|---|---|---|---|---|
| QCP 166-2M | 16.60 | 6.76 | 3.510 | 136 | 16.0 |
| QCP 167-2M | 16.70 | 6.74 | 3.530 | 136 | 16.0 |
| QCP 170-2M | 17.00 | 7.31 | 3.570 | 136 | 17.0 |
| QCP 171-2M | 17.10 | 7.29 | 3.590 | 136 | 17.0 |
| QCP 172-2M | 17.20 | 7.27 | 3.610 | 136 | 17.0 |
| QCP 174-2M | 17.40 | 7.23 | 3.650 | 136 | 17.0 |
| QCP 175-2M | 17.50 | 7.21 | 3.670 | 136 | 17.0 |
| QCP 177-2M | 17.70 | 7.17 | 3.710 | 136 | 17.0 |
| QCP 178-2M | 17.80 | 7.15 | 3.730 | 136 | 17.0 |
| QCP 179-2M | 17.90 | 7.13 | 3.750 | 136 | 17.0 |
| QCP 180-2M | 18.00 | 7.77 | 3.780 | 136 | 18.0 |
| QCP 181-2M | 18.10 | 7.75 | 3.800 | 136 | 18.0 |
| QCP 183-2M | 18.30 | 7.71 | 3.840 | 136 | 18.0 |
| QCP 185-2M | 18.50 | 7.67 | 3.880 | 136 | 18.0 |
| QCP 186-2M | 18.60 | 7.65 | 3.900 | 136 | 18.0 |
| QCP 187-2M | 18.70 | 7.63 | 3.920 | 136 | 18.0 |
| QCP 188-2M | 18.80 | 7.61 | 3.940 | 136 | 18.0 |
| QCP 189-2M | 18.90 | 7.59 | 3.960 | 136 | 18.0 |
| QCP 190-2M | 19.00 | 8.12 | 3.990 | 136 | 19.0 |
| QCP 1905-2M | 19.05 | 8.11 | 4.000 | 136 | 19.0 |
| QCP 191-2M | 19.10 | 8.10 | 4.010 | 136 | 19.0 |
| QCP 192-2M | 19.20 | 8.08 | 4.030 | 136 | 19.0 |
| QCP 1927-2M | 19.27 | 8.07 | 4.040 | 136 | 19.0 |
| QCP 193-2M | 19.30 | 8.06 | 4.050 | 136 | 19.0 |
| QCP 194-2M | 19.40 | 8.04 | 4.070 | 136 | 19.0 |
| QCP 195-2M | 19.50 | 8.02 | 4.090 | 136 | 19.0 |
| QCP 197-2M | 19.70 | 7.98 | 4.130 | 136 | 19.0 |
| QCP 198-2M | 19.80 | 7.96 | 4.150 | 136 | 19.0 |
| QCP 199-2M | 19.90 | 7.94 | 4.170 | 136 | 19.0 |
| QCP 200-2M | 20.00 | 8.58 | 4.240 | 136 | 20.0 |
| QCP 201-2M | 20.10 | 8.56 | 4.260 | 136 | 20.0 |
| QCP 202-2M | 20.20 | 8.54 | 4.280 | 136 | 20.0 |
| QCP 203-2M | 20.30 | 8.52 | 4.300 | 136 | 20.0 |
| QCP 204-2M | 20.40 | 8.50 | 4.320 | 136 | 20.0 |
| QCP 205-2M | 20.50 | 8.48 | 4.340 | 136 | 20.0 |
| QCP 206-2M | 20.60 | 8.46 | 4.360 | 136 | 20.0 |
| QCP 207-2M | 20.70 | 8.44 | 4.380 | 136 | 20.0 |
| QCP 209-2M | 20.90 | 8.40 | 4.420 | 136 | 20.0 |
| QCP 210-2M | 21.00 | 9.00 | 4.400 | 136 | 21.0 |
| QCP 213-2M | 21.30 | 8.94 | 4.460 | 136 | 21.0 |
| QCP 215-2M | 21.50 | 8.90 | 4.500 | 136 | 21.0 |
| QCP 217-2M | 21.70 | 8.86 | 4.540 | 136 | 21.0 |
| QCP 218-2M | 21.80 | 8.84 | 4.560 | 136 | 21.0 |
| QCP 220-2M | 22.00 | 9.44 | 4.600 | 136 | 22.0 |
| QCP 221-2M | 22.10 | 9.42 | 4.620 | 136 | 22.0 |
| QCP 222-2M | 22.20 | 9.40 | 4.640 | 136 | 22.0 |
| QCP 223-2M | 22.30 | 9.38 | 4.660 | 136 | 22.0 |
| QCP 225-2M | 22.50 | 9.34 | 4.700 | 136 | 22.0 |
| QCP 226-2M | 22.60 | 9.32 | 4.720 | 136 | 22.0 |
| QCP 227-2M | 22.70 | 9.30 | 4.740 | 136 | 22.0 |
| QCP 230-2M | 23.00 | 9.87 | 4.840 | 136 | 23.0 |
| QCP 233-2M | 23.30 | 9.81 | 4.900 | 136 | 23.0 |
| QCP 234-2M | 23.40 | 9.79 | 4.920 | 136 | 23.0 |
| QCP 235-2M | 23.50 | 9.77 | 4.940 | 136 | 23.0 |
| QCP 237-2M | 23.70 | 9.73 | 4.980 | 136 | 23.0 |
| QCP 238-2M | 23.80 | 9.71 | 5.000 | 136 | 23.0 |
| QCP 240-2M | 24.00 | 10.28 | 5.030 | 136 | 24.0 |
| QCP 241-2M | 24.10 | 10.26 | 5.050 | 136 | 24.0 |
• Обеспечивает высокую чистоту поверхности до 1.6 Ra, цилиндричность отверстия и прямолинейность до 0.05 мм • Режимы резания см. на стр. 68-76
(1) Одинарная кромка
(2) Код размера посадочного места
Для инструментов см. страницы: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • MNC-5D (111) • MNC-7/8D (112) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168) • MNSNT (358)
