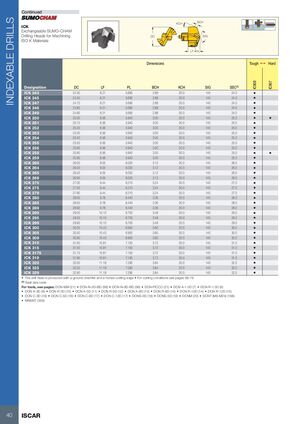

СМЕННЫЕ СВЕРЛА. Продолжение
Сменные головки сверления SUMO-CHAM для обработки материалов ISO K
| Обозначение | DC | LF | PL | BCH | KCH | SIG | SSC(1) | IC908 | IC907 |
|---|---|---|---|---|---|---|---|---|---|
| ICK 243 | 24.30 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 245 | 24.50 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 247 | 24.70 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 248 | 24.80 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 249 | 24.90 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 250 | 25.00 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | • |
| ICK 251 | 25.10 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 252 | 25.20 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 253 | 25.30 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 254 | 25.40 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 255 | 25.50 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 256 | 25.60 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 258 | 25.80 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | • |
| ICK 259 | 25.90 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 260 | 26.00 | 9.05 | 6.020 | 3.12 | 30.0 | 140 | 26.0 | • | |
| ICK 264 | 26.40 | 9.05 | 6.020 | 3.12 | 30.0 | 140 | 26.0 | • | |
| ICK 265 | 26.50 | 9.05 | 6.020 | 3.12 | 30.0 | 140 | 26.0 | • | |
| ICK 269 | 26.90 | 9.05 | 6.020 | 3.12 | 30.0 | 140 | 26.0 | • | |
| ICK 270 | 27.00 | 9.44 | 6.210 | 3.24 | 30.0 | 140 | 27.0 | • | |
| ICK 275 | 27.50 | 9.44 | 6.210 | 3.24 | 30.0 | 140 | 27.0 | • | |
| ICK 279 | 27.90 | 9.44 | 6.210 | 3.24 | 30.0 | 140 | 27.0 | • | |
| ICK 280 | 28.00 | 9.78 | 6.440 | 3.36 | 30.0 | 140 | 28.0 | • | |
| ICK 285 | 28.50 | 9.78 | 6.440 | 3.36 | 30.0 | 140 | 28.0 | • | |
| ICK 289 | 28.90 | 9.78 | 6.440 | 3.36 | 30.0 | 140 | 28.0 | • | |
| ICK 290 | 29.00 | 10.10 | 6.700 | 3.48 | 30.0 | 140 | 29.0 | • | |
| ICK 295 | 29.50 | 10.10 | 6.700 | 3.48 | 30.0 | 140 | 29.0 | • | |
| ICK 299 | 29.90 | 10.10 | 6.700 | 3.48 | 30.0 | 140 | 29.0 | • | |
| ICK 300 | 30.00 | 10.43 | 6.950 | 3.60 | 30.0 | 140 | 30.0 | • | |
| ICK 305 | 30.50 | 10.43 | 6.950 | 3.60 | 30.0 | 140 | 30.0 | • | |
| ICK 309 | 30.90 | 10.43 | 6.950 | 3.60 | 30.0 | 140 | 30.0 | • | |
| ICK 310 | 31.00 | 10.81 | 7.150 | 3.72 | 30.0 | 140 | 31.0 | • | |
| ICK 315 | 31.50 | 10.81 | 7.150 | 3.72 | 30.0 | 140 | 31.0 | • | |
| ICK 3175 | 31.75 | 10.81 | 7.150 | 3.72 | 30.0 | 140 | 31.0 | • | |
| ICK 319 | 31.90 | 10.81 | 7.150 | 3.72 | 30.0 | 140 | 31.0 | • | |
| ICK 320 | 32.00 | 11.18 | 7.290 | 3.84 | 30.0 | 140 | 32.0 | • | |
| ICK 325 | 32.50 | 11.18 | 7.290 | 3.84 | 30.0 | 140 | 32.0 | • | |
| ICK 329 | 32.90 | 11.18 | 7.290 | 3.84 | 30.0 | 140 | 32.0 | • |
• Головка сверла изготавливается со шлифованной фаской и заточенным режущим ребром • Условия резания см. на страницах 68–76
(1) Код размера посадки
Инструменты см. на страницах: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168) • MNSNT (358)
