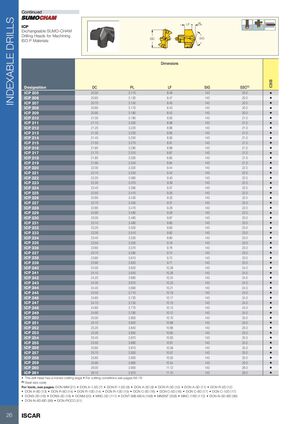

Инструменты для обработки отверстий Iscar 2026 - страница 28
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
Индексируемые сверла (продолжение)
ICP Сменные головки сверл SUMO-CHAM для механической обработки
Материалы ISO P
Размеры
| Обозначение | DC | PL | LF | SIG | SSC(1) |
|---|---|---|---|---|---|
| ICP 205 | 20.50 | 3.110 | 8.49 | 140 | 20.0 |
| ICP 206 | 20.60 | 3.130 | 8.47 | 140 | 20.0 |
| ICP 207 | 20.70 | 3.150 | 8.45 | 140 | 20.0 |
| ICP 208 | 20.80 | 3.170 | 8.43 | 140 | 20.0 |
| ICP 209 | 20.90 | 3.180 | 8.42 | 140 | 20.0 |
| ICP 210 | 21.00 | 3.180 | 9.00 | 140 | 21.0 |
| ICP 211 | 21.10 | 3.200 | 8.98 | 140 | 21.0 |
| ICP 212 | 21.20 | 3.220 | 8.96 | 140 | 21.0 |
| ICP 213 | 21.30 | 3.230 | 8.95 | 140 | 21.0 |
| ICP 214 | 21.40 | 3.250 | 8.93 | 140 | 21.0 |
| ICP 215 | 21.50 | 3.270 | 8.91 | 140 | 21.0 |
| ICP 216 | 21.60 | 3.290 | 8.89 | 140 | 21.0 |
| ICP 217 | 21.70 | 3.310 | 8.87 | 140 | 21.0 |
| ICP 218 | 21.80 | 3.330 | 8.85 | 140 | 21.0 |
| ICP 219 | 21.90 | 3.340 | 8.84 | 140 | 21.0 |
| ICP 220 | 22.00 | 3.320 | 9.44 | 140 | 22.0 |
| ICP 221 | 22.10 | 3.340 | 9.42 | 140 | 22.0 |
| ICP 222 | 22.20 | 3.360 | 9.40 | 140 | 22.0 |
| ICP 223 | 22.30 | 3.370 | 9.39 | 140 | 22.0 |
| ICP 224 | 22.40 | 3.390 | 9.37 | 140 | 22.0 |
| ICP 225 | 22.50 | 3.410 | 9.35 | 140 | 22.0 |
| ICP 226 | 22.60 | 3.430 | 9.33 | 140 | 22.0 |
| ICP 227 | 22.70 | 3.450 | 9.31 | 140 | 22.0 |
| ICP 228 | 22.80 | 3.470 | 9.29 | 140 | 22.0 |
| ICP 229 | 22.90 | 3.480 | 9.28 | 140 | 22.0 |
| ICP 230 | 23.00 | 3.460 | 9.87 | 140 | 23.0 |
| ICP 231 | 23.10 | 3.480 | 9.85 | 140 | 23.0 |
| ICP 232 | 23.20 | 3.500 | 9.83 | 140 | 23.0 |
| ICP 233 | 23.30 | 3.510 | 9.82 | 140 | 23.0 |
| ICP 234 | 23.40 | 3.530 | 9.80 | 140 | 23.0 |
| ICP 235 | 23.50 | 3.550 | 9.78 | 140 | 23.0 |
| ICP 236 | 23.60 | 3.570 | 9.76 | 140 | 23.0 |
| ICP 237 | 23.70 | 3.590 | 9.74 | 140 | 23.0 |
| ICP 238 | 23.80 | 3.610 | 9.72 | 140 | 23.0 |
| ICP 239 | 23.90 | 3.620 | 9.71 | 140 | 23.0 |
| ICP 240 | 24.00 | 3.620 | 10.28 | 140 | 24.0 |
| ICP 241 | 24.10 | 3.640 | 10.26 | 140 | 24.0 |
| ICP 242 | 24.20 | 3.660 | 10.24 | 140 | 24.0 |
| ICP 243 | 24.30 | 3.670 | 10.23 | 140 | 24.0 |
| ICP 244 | 24.40 | 3.690 | 10.21 | 140 | 24.0 |
| ICP 245 | 24.50 | 3.710 | 10.19 | 140 | 24.0 |
| ICP 246 | 24.60 | 3.730 | 10.17 | 140 | 24.0 |
| ICP 247 | 24.70 | 3.750 | 10.15 | 140 | 24.0 |
| ICP 248 | 24.80 | 3.770 | 10.13 | 140 | 24.0 |
| ICP 249 | 24.90 | 3.780 | 10.12 | 140 | 24.0 |
| ICP 250 | 25.00 | 3.800 | 10.70 | 140 | 25.0 |
| ICP 251 | 25.10 | 3.820 | 10.68 | 140 | 25.0 |
| ICP 252 | 25.20 | 3.840 | 10.66 | 140 | 25.0 |
| ICP 253 | 25.30 | 3.850 | 10.65 | 140 | 25.0 |
| ICP 254 | 25.40 | 3.870 | 10.63 | 140 | 25.0 |
| ICP 255 | 25.50 | 3.890 | 10.61 | 140 | 25.0 |
| ICP 256 | 25.60 | 3.910 | 10.59 | 140 | 25.0 |
| ICP 257 | 25.70 | 3.930 | 10.57 | 140 | 25.0 |
| ICP 258 | 25.80 | 3.950 | 10.55 | 140 | 25.0 |
| ICP 259 | 25.90 | 3.960 | 10.54 | 140 | 25.0 |
| ICP 260 | 26.00 | 3.950 | 11.12 | 140 | 26.0 |
| ICP 261 | 26.10 | 3.970 | 11.10 | 140 | 26.0 |
- Головка сверла имеет отточенную кромку
- Условия резания см. на стр. 68-76
(1) Код размера посадки
Инструменты см. на стр.: DCN-MM (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • MNC-5D (111) • DCNT (M8-M24) (168) • MNSNT (358) • MNC-7/8D (112) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21)
