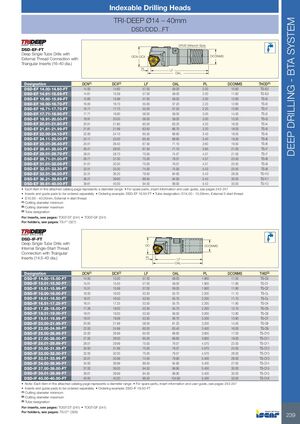

Сменные буровые головки
TRI-DEEP Ø14 – 40 мм
DSD-EF-FT
Глубокие одноточные трубчатые сверла с наружной резьбовой муфтой с треугольными пластинами (диаметр 16-40)
| Обозначение | DCN(1) | DCX(2) | LF | OAL | PL | DCONMS | THOD(3) |
|---|---|---|---|---|---|---|---|
| DSD-EF 14.00-14.60-FT | 14.00 | 14.60 | 57.00 | 59.00 | 2.00 | 10.60 | TS-I02 |
| DSD-EF 14.61-15.59-FT | 14.61 | 15.59 | 57.00 | 59.00 | 2.00 | 11.60 | TS-I03 |
| DSD-EF 15.60-15.99-FT | 15.60 | 15.99 | 57.00 | 59.00 | 2.00 | 12.60 | TS-I0 |
| DSD-EF 16.00-16.70-FT | 16.00 | 16.70 | 55.00 | 57.20 | 2.20 | 12.60 | TS-I0 |
| DSD-EF 16.71-17.70-FT | 16.71 | 17.70 | 55.00 | 57.20 | 2.20 | 13.60 | TS-I1 |
| DSD-EF 17.71-18.90-FT | 17.71 | 18.90 | 56.00 | 59.00 | 3.00 | 14.50 | TS-I2 |
| DSD-EF 18.91-20.00-FT | 18.91 | 20.00 | 56.00 | 59.00 | 3.00 | 15.50 | TS-I3 |
| DSD-EF 20.01-21.80-FT | 20.01 | 21.80 | 60.00 | 63.20 | 3.20 | 16.00 | TS-I4 |
| DSD-EF 21.81-21.99-FT | 21.81 | 21.99 | 63.50 | 66.70 | 3.20 | 18.00 | TS-I5 |
| DSD-EF 22.00-24.10-FT | 22.00 | 24.10 | 65.50 | 68.90 | 3.40 | 18.00 | TS-I5 |
| DSD-EF 24.11-25.00-FT | 24.11 | 25.00 | 65.50 | 68.90 | 3.40 | 19.50 | TS-I6 |
| DSD-EF 25.01-26.40-FT | 25.01 | 26.40 | 67.50 | 71.10 | 3.60 | 19.50 | TS-I6 |
| DSD-EF 26.41-28.00-FT | 26.41 | 28.00 | 67.50 | 71.10 | 3.60 | 21.00 | TS-I7 |
| DSD-EF 28.01-28.70-FT | 28.01 | 28.70 | 70.00 | 74.57 | 4.57 | 21.00 | TS-I7 |
| DSD-EF 28.71-31.00-FT | 28.71 | 31.00 | 75.00 | 79.57 | 4.57 | 23.50 | TS-I8 |
| DSD-EF 31.01-32.00-FT | 31.01 | 32.00 | 75.00 | 79.57 | 4.57 | 25.50 | TS-I9 |
| DSD-EF 32.01-33.30-FT | 32.01 | 33.30 | 74.50 | 74.93 | 5.43 | 25.50 | TS-I9 |
| DSD-EF 33.31-36.20-FT | 33.31 | 36.20 | 79.50 | 84.93 | 5.43 | 28.00 | TS-I10 |
| DSD-EF 36.21-39.60-FT | 36.21 | 39.60 | 89.50 | 94.93 | 5.43 | 30.00 | TS-I11 |
| DSD-EF 39.61-40.00-FT | 39.61 | 40.00 | 94.50 | 99.93 | 5.43 | 33.00 | TS-I12 |
- Каждый элемент на странице каталога представляет диапазон диаметров
- Для запасных частей, информации о пластинах и руководства пользователя см. страницы 243-247
- Пластины и направляющие колодки заказываются отдельно
- Пример заказа: DSD-EF 16.50-FT
- Обозначение трубы: D14.00 - 15.59 мм, наружная 2-заходная резьба
- D15.60 - 40.00 мм, наружная 4-заходная резьба
- (1) Минимальный диаметр резания
- (2) Максимальный диаметр резания
- (3) Обозначение трубы
Пластины см. на страницах: TOGT-DT (241) • TOGT-GF (241)
Державки см. на страницах: TS-I** (327)
DSD-IF-FT
Глубокие одноточные трубчатые сверла с внутренней одноходной резьбовой муфтой с треугольными пластинами (диаметр 14.5-40)
| Обозначение | DCN(1) | DCX(2) | LF | OAL | PL | DCONMS | THID(3) |
|---|---|---|---|---|---|---|---|
| DSD-IF 14.50-15.00-FT | 14.50 | 15.00 | 57.00 | 59.00 | 1.900 | 11.50 | TS-O0 |
| DSD-IF 15.01-15.50-FT | 15.01 | 15.50 | 57.00 | 59.00 | 1.900 | 11.80 | TS-O1 |
| DSD-IF 15.51-15.99-FT | 15.51 | 15.99 | 57.00 | 59.00 | 1.900 | 11.80 | TS-O2 |
| DSD-IF 16.00-16.00-FT | 16.00 | 16.00 | 53.50 | 55.70 | 2.200 | 11.10 | TS-O3 |
| DSD-IF 16.01-16.50-FT | 16.01 | 16.50 | 53.50 | 55.70 | 2.200 | 11.10 | TS-O3 |
| DSD-IF 16.51-17.25-FT | 16.51 | 17.25 | 53.50 | 55.70 | 2.200 | 11.80 | TS-O4 |
| DSD-IF 17.26-18.00-FT | 17.26 | 18.00 | 53.50 | 55.70 | 2.200 | 12.10 | TS-O5 |
| DSD-IF 18.01-19.00-FT | 18.01 | 19.00 | 53.50 | 56.50 | 3.000 | 12.80 | TS-O6 |
| DSD-IF 19.01-19.99-FT | 19.01 | 19.99 | 53.50 | 56.70 | 3.200 | 13.80 | TS-O7 |
| DSD-IF 20.00-21.99-FT | 20.00 | 21.99 | 58.00 | 61.20 | 3.200 | 14.50 | TS-O8 |
| DSD-IF 22.00-24.99-FT | 22.00 | 24.99 | 60.00 | 63.40 | 3.400 | 16.00 | TS-O9 |
| DSD-IF 25.00-26.99-FT | 25.00 | 26.99 | 65.00 | 68.60 | 3.600 | 17.00 | TS-O10 |
| DSD-IF 27.00-28.00-FT | 27.00 | 28.00 | 65.00 | 68.60 | 3.600 | 19.00 | TS-O11 |
| DSD-IF 28.01-29.99-FT | 28.01 | 29.99 | 75.00 | 79.57 | 4.570 | 22.00 | TS-O11 |
| DSD-IF 30.00-31.99-FT | 30.00 | 31.99 | 75.00 | 79.57 | 4.570 | 24.00 | TS-O12 |
| DSD-IF 32.00-32.00-FT | 32.00 | 32.00 | 75.00 | 79.57 | 4.570 | 26.00 | TS-O13 |
| DSD-IF 32.01-33.99-FT | 32.01 | 33.99 | 74.50 | 79.90 | 5.400 | 26.00 | TS-O13 |
| DSD-IF 34.00-36.99-FT | 34.00 | 36.99 | 89.50 | 94.90 | 5.400 | 27.00 | TS-O14 |
| DSD-IF 37.00-39.00-FT | 37.00 | 39.00 | 94.50 | 99.90 | 5.400 | 30.00 | TS-O15 |
| DSD-IF 39.01-39.99-FT | 39.01 | 39.99 | 94.50 | 99.90 | 5.400 | 30.00 | TS-O15 |
| DSD-IF 40.00-40.00-FT | 40.00 | 40.00 | 99.50 | 104.90 | 5.400 | 33.00 | TS-O16 |
- Каждый элемент на странице каталога представляет диапазон диаметров
- Для запасных частей, информации о пластинах и руководства пользователя см. страницы 243-247
- Пластины и направляющие колодки заказываются отдельно
- Пример заказа: DSD-IF 18.50-FT
- (1) Минимальный диаметр резания
- (2) Максимальный диаметр резания
- (3) Обозначение трубы
Пластины см. на страницах: TOGT-DT (241) • TOGT-GF (241)
Державки см. на страницах: TS-O** (328)
