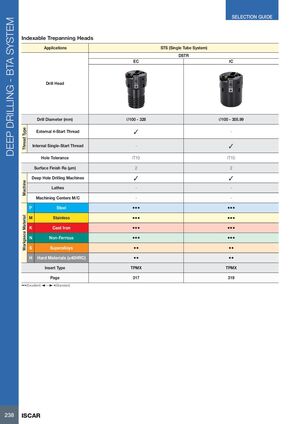

Руководство по выбору
Система глубокого сверления - BTA
Сменные трепанирующие головки
Применение
СТС (одноточная трубчатая система) DSTR, EC, IC
| Головка сверла | DSTR | EC | IC |
|---|---|---|---|
| Диаметр сверла (мм) | Ø100 - 328 | Ø100 - 305.99 | |
| Тип резьбы | |||
| Наружная 4-заходная резьба | 3 | - | |
| Внутренняя одноходная резьба | - | 3 | |
| Допуск отверстия | IT10 | IT10 | |
| Шероховатость поверхности Ra (мкм) | 2 | 2 | |
| Машина | |||
| Машины для глубокого сверления | 3 | 3 | |
| Токарные станки | - | - | |
| Обрабатывающие центры | - | - | |
| Материал заготовки | |||
| P - Сталь | ••• | ••• | |
| M - Нержавеющая сталь | ••• | ••• | |
| K - Чугун | ••• | ••• | |
| N - Цветные металлы | ••• | ••• | |
| S - Суперсплавы | •• | •• | |
| H - Твёрдые материалы (≥40HRC) | •• | •• | |
| Тип пластины | TPMX | TPMX | |
| Страница | 317 | 319 | |
••• - Отлично | • - Стандартный
