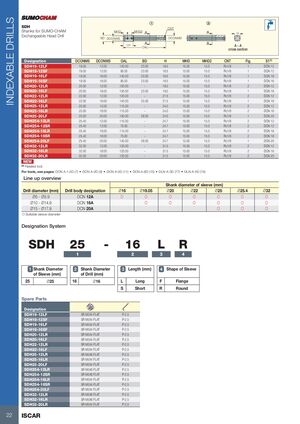

SDH
Хвостовики для сверла с индексируемыми головками SUMO-CHAM
| Обозначение | DCONMS | DCONWS | OAL | BD | H | MHD | MHD2 | CNT | Fig. | S1(1) |
|---|---|---|---|---|---|---|---|---|---|---|
| SDH19-12LF | 19.05 | 12.00 | 140.00 | 23.00 | 18.5 | 15.00 | 15.0 | Rc1/8 | 1 | DCN 12 |
| SDH19-12SF | 19.05 | 12.00 | 90.00 | 23.00 | 18.5 | 15.00 | 15.0 | Rc1/8 | 1 | DCN 12 |
| SDH19-16LF | 19.05 | 16.00 | 140.00 | 23.00 | 18.5 | 15.00 | 15.0 | Rc1/8 | 1 | DCN 16 |
| SDH19-16SF | 19.05 | 16.00 | 90.00 | 23.00 | 18.5 | 15.00 | 15.0 | Rc1/8 | 1 | DCN 16 |
| SDH20-12LR | 20.00 | 12.00 | 120.00 | – | 19.0 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 12 |
| SDH20-16LF | 20.00 | 16.00 | 150.00 | 23.00 | 19.0 | 15.00 | 15.0 | Rc1/8 | 1 | DCN 16 |
| SDH22-12LR | 22.00 | 12.00 | 120.00 | – | 21.5 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 12 |
| SDH22-16LF | 22.00 | 16.00 | 140.00 | 25.00 | 21.5 | 15.00 | 15.0 | Rc1/8 | 1 | DCN 16 |
| SDH25-12LR | 25.00 | 12.00 | 115.00 | – | 24.0 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 12 |
| SDH25-16LR | 25.00 | 16.00 | 115.00 | – | 24.0 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 16 |
| SDH25-20LF | 25.00 | 20.00 | 150.00 | 28.00 | 24.0 | 15.00 | 15.0 | Rc1/8 | 1 | DCN 20 |
| SDH254-12LR | 25.40 | 12.00 | 115.00 | – | 24.7 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 12 |
| SDH254-12SR | 25.40 | 12.00 | 75.00 | – | 24.7 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 12 |
| SDH254-16LR | 25.40 | 16.00 | 115.00 | – | 24.7 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 16 |
| SDH254-16SR | 25.40 | 16.00 | 75.00 | – | 24.7 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 16 |
| SDH254-20LF | 25.40 | 20.00 | 140.00 | 28.00 | 24.7 | 15.00 | 15.0 | Rc1/8 | 1 | DCN 20 |
| SDH32-12LR | 32.00 | 12.00 | 120.00 | – | 31.5 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 12 |
| SDH32-16LR | 32.00 | 16.00 | 120.00 | – | 31.5 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 16 |
| SDH32-20LR | 32.00 | 20.00 | 120.00 | – | 31.5 | 15.00 | 15.0 | Rc1/8 | 2 | DCN 20 |
- (1) Соответствующий инструмент
Обзор линейки
| Диаметр сверла (мм) | Обозначение корпуса сверла | Диаметр хвостовика втулки (мм) | ||||||
|---|---|---|---|---|---|---|---|---|
| Ø16 | Ø19.05 | Ø20 | Ø22 | Ø25 | Ø25.4 | Ø32 | ||
| Ø6 – Ø9.9 | DCN 12A | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Ø10 – Ø14.9 | DCN 16A | ○ | ○ | ○ | ○ | ○ | ○ | |
| Ø15 – Ø17.9 | DCN 20A | ○ | ○ | ○ | ||||
○ Подходящий диаметр хвостовика
Система обозначений
| SDH | 25 | – | 16 | L | R | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | ||||||||||||||||||||||
| 1 Диаметр хвостовика втулки (мм) | 2 Диаметр хвостовика сверла (мм) | 3 Длина (мм) | |||||||||||||||||||||||
| 25 | Ø25 | 16 | Ø16 | L | Длинная | ||||||||||||||||||||
| S | Короткая | ||||||||||||||||||||||||
| 4 Форма втулки | |||||||||||||||||||||||||
| F | Фланец | ||||||||||||||||||||||||
| R | Круглая | ||||||||||||||||||||||||
Запасные части
| Обозначение | Описание | Артикул |
|---|---|---|
| SDH19-12LF | SR M5X4 FLAT | P-2.5 |
| SDH19-12SF | SR M5X4 FLAT | P-2.5 |
| SDH19-16LF | SR M5X4 FLAT | P-2.5 |
| SDH19-16SF | SR M5X4 FLAT | P-2.5 |
| SDH20-12LR | SR M5X4 FLAT | P-2.5 |
| SDH20-16LF | SR M5X4 FLAT | P-2.5 |
| SDH22-12LR | SR M5X4 FLAT | P-2.5 |
| SDH22-16LF | SR M5X4 FLAT | P-2.5 |
| SDH25-12LR | SR M5X6 FLAT | P-2.5 |
| SDH25-16LR | SR M5X4 FLAT | P-2.5 |
| SDH25-20LF | SR M5X4 FLAT | P-2.5 |
| SDH254-12LR | SR M5X6 FLAT | P-2.5 |
| SDH254-12SR | SR M5X6 FLAT | P-2.5 |
| SDH254-16LR | SR M5X4 FLAT | P-2.5 |
| SDH254-16SR | SR M5X4 FLAT | P-2.5 |
| SDH254-20LF | SR M5X4 FLAT | P-2.5 |
| SDH32-12LR | SR M5X6 FLAT | P-2.5 |
| SDH32-16LR | SR M5X6 FLAT | P-2.5 |
| SDH32-20LR | SR M5X4 FLAT | P-2.5 |
Инструмент см. на стр.: DCN A-1.5D (7) • DCN A-3D (9) • DCN A-5D (11) • DCN A-8D (13) • DLN A-3D (77) • DLN A-5D (78)
