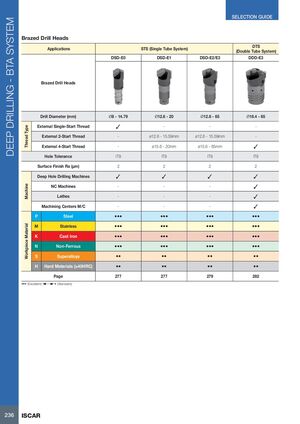

Руководство по выбору системы BTA

Паяные сверлильные головки

Применение STS (однотрубная система) DTS (двухтрубная система)
DSD-E0 DSD-E1 DSD-E2/E3 DDD-E3
Паяные сверлильные головки
Диаметр сверла (мм) Ø8–14,79 Ø12,6–20 Ø12,6–65 Ø18,4–65
Тип резьбы
Внешняя однозаходная резьба ✓ — — —
Внешняя двухзаходная резьба — Ø12,6–15,59 мм Ø12,6–15,59 мм —
Внешняя четырехзаходная резьба — Ø15,6–20 мм Ø15,6–65 мм ✓
Допуск отверстия IT9 IT9 IT9 IT9
Шероховатость поверхности Ra (мкм) 2 2 2 2
Станок
Станки глубокого сверления ✓ ✓ ✓ ✓
Станки с ЧПУ — — — ✓
Токарные станки — — — ✓
Обрабатывающие центры — — — ✓
Обрабатываемый материал
P — Сталь ●●● ●●● ●●● ●●●
M — Нержавеющая сталь ●●● ●●● ●●● ●●●
K — Чугун ●●● ●●● ●●● ●●●
N — Цветные металлы ●●● ●●● ●●● ●●●
S — Суперсплавы ●● ●● ●● ●●
H — Твердые материалы (≥40 HRC) ●● ●● ●● ●●
Страница 277 277 279 282

●●● (Отличное) ● (Стандарт)
