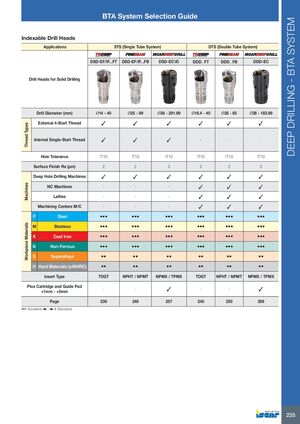

Руководство по выбору системы BTA
Сменные сверлильные головки
| Применение | STS (однотрубная система) | DTS (двухтрубная система) | ||||
|---|---|---|---|---|---|---|
| DSD-EF/IF...FT | DSD-EF/IF...FB | DSD-EC/IC | DDD…FT | DDD…FB | DDD-EC | |
| Сверлильные головки для сплошного сверления | ||||||
| Диаметр сверла (мм) | Ø14–40 | Ø25–89 | Ø38–291,99 | Ø18,4–40 | Ø25–65 | Ø38–183,99 |
| Внешняя четырехзаходная резьба | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Тип резьбы | ||||||
| Внутренняя однозаходная резьба | ✓ | ✓ | ✓ | — | — | — |
| Допуск отверстия | IT10 | IT10 | IT10 | IT10 | IT10 | IT10 |
| Шероховатость поверхности Ra (мкм) | 2 | 2 | 3 | 2 | 2 | 3 |
| Станки | ||||||
| Станки глубокого сверления | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Станки с ЧПУ | — | — | — | ✓ | ✓ | ✓ |
| Токарные станки | — | — | — | ✓ | ✓ | ✓ |
| Обрабатывающие центры | — | — | — | ✓ | ✓ | ✓ |
| Обрабатываемые материалы | ||||||
| P — Сталь | ●●● | ●●● | ●●● | ●●● | ●●● | ●●● |
| M — Нержавеющая сталь | ●●● | ●●● | ●●● | ●●● | ●●● | ●●● |
| K — Чугун | ●●● | ●●● | ●●● | ●●● | ●●● | ●●● |
| N — Цветные металлы | ●●● | ●●● | ●●● | ●●● | ●●● | ●●● |
| S — Суперсплавы | ●● | ●● | ●● | ●● | ●● | ●● |
| H — Твердые материалы (≥40 HRC) | ●● | ●● | ●● | ●● | ●● | ●● |
| Тип пластины | TOGT | NPHT/NPMT | NPMX/TPMX | TOGT | NPHT/NPMT | NPMX/TPMX |
| Плюс картридж и направляющая подушка +1 мм–+5 мм | — | — | ✓ | — | — | ✓ |
| Страница | 239 | 248 | 257 | 240 | 250 | 259 |
●●● (Отличное) ● (Стандарт)
