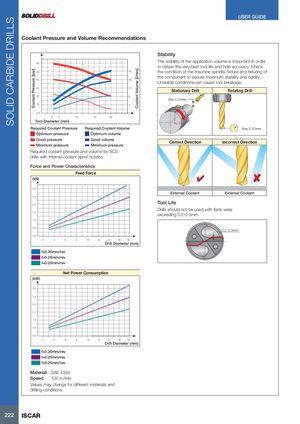

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Рекомендации по давлению и объёму охлаждающей жидкости

Требуемые давление и объём охлаждающей жидкости для спиралей SCD с внутренними спиральными соплами подачи охлаждающей жидкости указаны в графиках требуемого давления и объёма для оптимальной, хорошей и минимальной подачи.

Стабильность

Стабильность приложения важна для получения максимальной стойкости инструмента и точности отверстия. Проверьте состояние шпинделя машины, приспособления и крепления детали для обеспечения максимальной стабильности и жёсткости. Нестабильные условия могут вызвать поломку инструмента.

Максимальное биение для неподвижного сверла составляет 0,02 мм. Максимальное биение для вращающегося сверла составляет 0,02 мм. Направление крепления должно быть правильным при использовании наружной подачи охлаждающей жидкости.

Характеристики силы и мощности

Сила подачи зависит от диаметра сверла и подачи на оборот. Показаны значения для подач 0,20 мм/об, 0,25 мм/об и 0,30 мм/об при диаметре сверла от 2 до 18 мм.

Чистое потребление мощности также зависит от диаметра сверла и подачи на оборот при работе со сталью SAE 4340 при скорости резания 100 м/мин. Значения могут изменяться в зависимости от различных материалов и условий сверления.

Стойкость инструмента

Спирали не должны использоваться при износе фланга, превышающем 0,2-0,3 мм.
