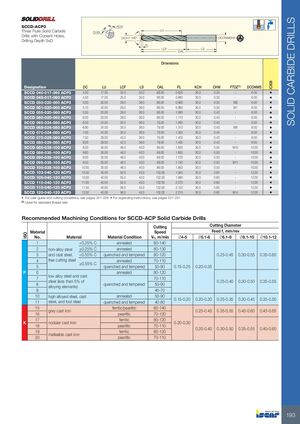

ТВЁРДОСПЛАВНЫЕ СВЕРЛА
SCCD-ACP3
Трёхфлютовые твёрдосплавные сверла с охлаждающими отверстиями, глубина сверления 3xD.
Размеры
| Обозначение | DC | LU | LCF | LS | OAL | PL | KCH | CHW | FTDZ(1) | DCONMS | IC608 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCCD 040-017-060 ACP3 | 4.00 | 17.00 | 25.0 | 35.0 | 66.00 | 0.820 | 30.0 | 0.30 | — | 6.00 | • |
| SCCD 045-017-060 ACP3 | 4.50 | 17.00 | 25.0 | 35.0 | 66.00 | 0.880 | 30.0 | 0.30 | — | 6.00 | • |
| SCCD 050-020-060 ACP3 | 5.00 | 20.00 | 29.0 | 36.0 | 66.00 | 0.960 | 30.0 | 0.30 | M6 | 6.00 | • |
| SCCD 051-020-060 ACP3 | 5.10 | 20.00 | 29.0 | 36.0 | 66.00 | 0.980 | 30.0 | 0.30 | M7 | 6.00 | • |
| SCCD 055-020-060 ACP3 | 5.50 | 20.00 | 29.0 | 36.0 | 66.00 | 1.080 | 30.0 | 0.40 | — | 6.00 | • |
| SCCD 060-020-060 ACP3 | 6.00 | 20.00 | 29.0 | 36.0 | 66.00 | 1.170 | 30.0 | 0.40 | — | 6.00 | • |
| SCCD 065-024-080 ACP3 | 6.50 | 24.00 | 35.0 | 36.0 | 79.00 | 1.260 | 30.0 | 0.40 | — | 8.00 | • |
| SCCD 068-024-080 ACP3 | 6.80 | 24.00 | 35.0 | 36.0 | 79.00 | 1.310 | 30.0 | 0.40 | M8 | 8.00 | • |
| SCCD 070-024-080 ACP3 | 7.00 | 24.00 | 35.0 | 36.0 | 79.00 | 1.350 | 30.0 | 0.40 | — | 8.00 | • |
| SCCD 075-029-080 ACP3 | 7.50 | 29.00 | 42.0 | 36.0 | 79.00 | 1.400 | 30.0 | 0.40 | — | 8.00 | • |
| SCCD 080-029-080 ACP3 | 8.00 | 29.00 | 42.0 | 36.0 | 79.00 | 1.490 | 30.0 | 0.40 | — | 8.00 | • |
| SCCD 085-035-100 ACP3 | 8.50 | 35.00 | 48.0 | 40.0 | 89.00 | 1.630 | 30.0 | 0.50 | M10 | 10.00 | • |
| SCCD 086-035-100 ACP3 | 8.60 | 35.00 | 48.0 | 40.0 | 89.00 | 1.650 | 30.0 | 0.50 | — | 10.00 | • |
| SCCD 090-035-100 ACP3 | 9.00 | 35.00 | 48.0 | 40.0 | 89.00 | 1.720 | 30.0 | 0.50 | — | 10.00 | • |
| SCCD 095-035-100 ACP3 | 9.50 | 35.00 | 48.0 | 40.0 | 89.00 | 1.750 | 30.0 | 0.50 | M11 | 10.00 | • |
| SCCD 100-035-100 ACP3 | 10.00 | 35.00 | 48.0 | 40.0 | 89.00 | 1.850 | 30.0 | 0.50 | — | 10.00 | • |
| SCCD 103-040-120 ACP3 | 10.30 | 40.00 | 55.0 | 45.0 | 102.00 | 1.940 | 30.0 | 0.60 | — | 12.00 | • |
| SCCD 105-040-120 ACP3 | 10.50 | 40.00 | 55.0 | 45.0 | 102.00 | 1.980 | 30.0 | 0.60 | — | 12.00 | • |
| SCCD 110-040-120 ACP3 | 11.00 | 40.00 | 55.0 | 45.0 | 102.00 | 2.070 | 30.0 | 0.60 | — | 12.00 | • |
| SCCD 115-040-120 ACP3 | 11.50 | 40.00 | 56.0 | 45.0 | 102.00 | 2.120 | 30.0 | 0.60 | — | 12.00 | • |
| SCCD 120-040-120 ACP3 | 12.00 | 40.00 | 56.0 | 45.0 | 102.00 | 2.210 | 30.0 | 0.60 | M14 | 12.00 | • |
(1) Используется для стандартного резьбового размера
Рекомендуемые режимы резания для твёрдосплавных сверл SCCD-ACP
| ISO | No. | Материал | Состояние материала | Скорость резания Vc, м/мин | Подача f, мм/об | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ø4–5 | Ø5.1–6 | Ø6.1–8 | Ø8.1–10 | Ø10.1–12 | ||||||
| P | 1 | Нелегированная сталь | <0.25% C | Отожженный | 80–140 | — | — | — | — | |
| 2 | Нелегированная сталь и чугун, быстрорежущая сталь | ≥0.25% C | Отожженный | 80–130 | — | — | — | — | ||
| 3 | <0.55% C | Закаленный и отпущенный | 80–120 | 0.15–0.25 | 0.20–0.35 | 0.25–0.45 | 0.30–0.55 | 0.35–0.60 | ||
| 4 | ≥0.55% C | Отожженный | 70–110 | — | — | — | — | — | ||
| 5 | — | Закаленный и отпущенный | 50–90 | 0.15–0.25 | 0.20–0.35 | — | — | — | ||
| P | 6 | Низколегированная сталь и чугун (менее 5% легирующих элементов) | — | Отожженный | 80–120 | — | — | — | — | |
| 7 | — | — | 70–110 | — | — | — | — | — | ||
| 8 | — | Закаленный и отпущенный | 50–90 | — | — | 0.25–0.40 | 0.30–0.50 | 0.35–0.55 | ||
| 9 | — | — | 40–70 | — | — | — | — | — | ||
| P | 10 | Высоколегированная сталь, чугун и инструментальная сталь | — | Отожженный | 50–90 | 0.15–0.20 | 0.20–0.30 | 0.25–0.35 | 0.30–0.45 | 0.35–0.50 |
| 11 | — | Закаленный и отпущенный | 40–80 | 0.15–0.20 | 0.20–0.30 | 0.25–0.35 | 0.30–0.45 | 0.35–0.50 | ||
| K | 15 | Серый чугун | — | Ферритно-перлитный | 80–140 | — | 0.25–0.45 | 0.35–0.55 | 0.40–0.60 | 0.45–0.65 |
| 16 | — | Перлитный | 70–120 | — | 0.25–0.45 | 0.35–0.55 | 0.40–0.60 | 0.45–0.65 | ||
| K | 17 | Ковкий чугун | — | Ферритный | 80–120 | 0.20–0.30 | — | — | — | — |
| 18 | — | Перлитный | 70–110 | 0.20–0.30 | 0.20–0.40 | 0.30–0.50 | 0.35–0.55 | 0.40–0.60 | ||
| 19 | Вязкий чугун | — | Ферритный | 80–120 | — | — | — | — | — | |
| 20 | — | Перлитный | 70–110 | — | — | — | — | — | ||
