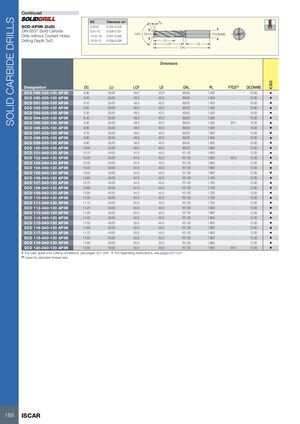

ТВЁРДОСПЛАВНЫЕ СПИРАЛЬНЫЕ СВЕРЛА (продолжение)
SCD-AP3N (3xD)
DIN 6537 твёрдосплавные спиральные сверла без отверстий подачи СОЖ, глубина сверления 3xD
| DC | Допуск m7 |
| 3.00-6 | 0.004-0.016 |
| 6.01-10 | 0.008-0.021 |
| 10.01-18 | 0.007-0.025 |
| 18.01-21 | 0.008-0.029 |
Размеры
| Обозначение | DC | LU | LCF | LS | OAL | PL | FTDZ(1) | DCONMS | IC908 |
|---|---|---|---|---|---|---|---|---|---|
| SCD 089-035-100 AP3N | 8.90 | 35.00 | 48.0 | 40.0 | 89.00 | 1.400 | — | 10.00 | • |
| SCD 090-035-100 AP3N | 9.00 | 35.00 | 48.0 | 40.0 | 89.00 | 1.400 | — | 10.00 | • |
| SCD 091-035-100 AP3N | 9.10 | 35.00 | 48.0 | 40.0 | 89.00 | 1.400 | — | 10.00 | • |
| SCD 092-035-100 AP3N | 9.20 | 35.00 | 48.0 | 40.0 | 89.00 | 1.400 | — | 10.00 | • |
| SCD 093-035-100 AP3N | 9.30 | 35.00 | 48.0 | 40.0 | 89.00 | 1.500 | — | 10.00 | • |
| SCD 094-035-100 AP3N | 9.40 | 35.00 | 48.0 | 40.0 | 89.00 | 1.500 | — | 10.00 | • |
| SCD 095-035-100 AP3N | 9.50 | 35.00 | 48.0 | 40.0 | 89.00 | 1.500 | M11 | 10.00 | • |
| SCD 096-035-100 AP3N | 9.60 | 35.00 | 48.0 | 40.0 | 89.00 | 1.500 | — | 10.00 | • |
| SCD 097-035-100 AP3N | 9.70 | 35.00 | 48.0 | 40.0 | 89.00 | 1.500 | — | 10.00 | • |
| SCD 098-035-100 AP3N | 9.80 | 35.00 | 48.0 | 40.0 | 89.00 | 1.600 | — | 10.00 | • |
| SCD 099-035-100 AP3N | 9.90 | 35.00 | 48.0 | 40.0 | 89.00 | 1.600 | — | 10.00 | • |
| SCD 100-035-100 AP3N | 10.00 | 35.00 | 48.0 | 40.0 | 89.00 | 1.600 | — | 10.00 | • |
| SCD 101-040-120 AP3N | 10.10 | 40.00 | 54.0 | 45.0 | 101.00 | 1.600 | — | 12.00 | • |
| SCD 102-040-120 AP3N | 10.20 | 40.00 | 54.0 | 45.0 | 101.00 | 1.600 | M12 | 12.00 | • |
| SCD 103-040-120 AP3N | 10.30 | 40.00 | 54.0 | 45.0 | 101.00 | 1.600 | — | 12.00 | • |
| SCD 104-040-120 AP3N | 10.40 | 40.00 | 54.0 | 45.0 | 101.00 | 1.600 | — | 12.00 | • |
| SCD 105-040-120 AP3N | 10.50 | 40.00 | 54.0 | 45.0 | 101.00 | 1.600 | — | 12.00 | • |
| SCD 106-040-120 AP3N | 10.60 | 40.00 | 54.0 | 45.0 | 101.00 | 1.700 | — | 12.00 | • |
| SCD 107-040-120 AP3N | 10.70 | 40.00 | 54.0 | 45.0 | 101.00 | 1.700 | — | 12.00 | • |
| SCD 108-040-120 AP3N | 10.80 | 40.00 | 54.0 | 45.0 | 101.00 | 1.700 | — | 12.00 | • |
| SCD 109-040-120 AP3N | 10.90 | 40.00 | 54.0 | 45.0 | 101.00 | 1.700 | — | 12.00 | • |
| SCD 110-040-120 AP3N | 11.00 | 40.00 | 54.0 | 45.0 | 101.00 | 1.700 | — | 12.00 | • |
| SCD 111-040-120 AP3N | 11.10 | 40.00 | 55.0 | 45.0 | 101.00 | 1.700 | — | 12.00 | • |
| SCD 112-040-120 AP3N | 11.20 | 40.00 | 55.0 | 45.0 | 101.00 | 1.800 | — | 12.00 | • |
| SCD 113-040-120 AP3N | 11.30 | 40.00 | 55.0 | 45.0 | 101.00 | 1.800 | — | 12.00 | • |
| SCD 114-040-120 AP3N | 11.40 | 40.00 | 55.0 | 45.0 | 101.00 | 1.800 | — | 12.00 | • |
| SCD 115-040-120 AP3N | 11.50 | 40.00 | 55.0 | 45.0 | 101.00 | 1.800 | — | 12.00 | • |
| SCD 116-040-120 AP3N | 11.60 | 40.00 | 55.0 | 45.0 | 101.00 | 1.800 | — | 12.00 | • |
| SCD 117-040-120 AP3N | 11.70 | 40.00 | 55.0 | 45.0 | 101.00 | 1.900 | — | 12.00 | • |
| SCD 118-040-120 AP3N | 11.80 | 40.00 | 55.0 | 45.0 | 101.00 | 1.900 | — | 12.00 | • |
| SCD 119-040-120 AP3N | 11.90 | 40.00 | 55.0 | 45.0 | 101.00 | 1.900 | — | 12.00 | • |
| SCD 120-040-120 AP3N | 12.00 | 40.00 | 55.0 | 45.0 | 101.00 | 1.900 | M14 | 12.00 | • |
(1) Используется для стандартного размера резьбы
