РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

МНОГОФУНКЦИОНАЛЬНЫЕ ИНСТРУМЕНТЫ

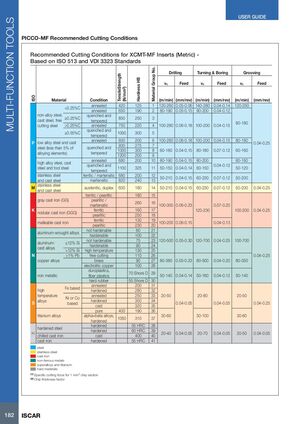

Рекомендуемые режимы резания PICCO-MF

Рекомендуемые режимы резания для пластин XCMT-MF (метрическая система) — на основе стандартов ISO 513 и VDI 3323

ISO Группа материалов № Материал Состояние Предел прочности (N/мм²) Твёрдость HB Сверление Точение и растачивание Нарезание канавок
Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об)
P 1 Нелегированная сталь, литая сталь, сталь с хорошей обрабатываемостью Отожженная <0.25%C 420 125 120-260 0.05-0.06 140-280 0.04-0.14 120-250
2 Отожженная ≥0.25%C 650 190 80-190 0.05-0.15 90-200 0.04-0.12
3 Закаленная и отпущенная ≥0.25%C 850 250 80-180
4 Отожженная >0.25%C 750 220 100-280 0.06-0.18 100-200 0.04-0.15
5 Закаленная и отпущенная ≥0.55%C 1000 300
6 Отожженная 600 200 100-280 0.06-0.18 100-200 0.04-0.15 80-180 0.04-0.25
P 7 Низколегированная сталь и литая сталь (менее 5% легирующих элементов) Отожженная 930 275
8 Закаленная и отпущенная 1000 300 60-180 0.04-0.15 80-180 0.07-0.12 60-160
9 Отожженная 1200 200
P 10 Высоколегированная сталь, литая сталь и инструментальная сталь Отожженная 680 200 80-190 0.04-0.15 80-200 0.04-0.12 80-160
11 Закаленная и отпущенная 1100 325 50-150 0.04-0.14 60-150 50-120
M 12 Нержавеющая сталь и литая сталь Ферритная/мартенситная 680 200 50-210 0.04-0.15 60-230 0.07-0.12
13 Мартенситная 820 240
14 Нержавеющая сталь и литая сталь Аустенитная, двойная 600 180 50-210 0.04-0.15 60-230 0.07-0.12 50-200 0.04-0.25
15 Серый чугун (СЧ) Ферритная/перлитная 180
K 16 Перлитная/мартенситная 260 100-300 0.06-0.23 0.07-0.20
17 Ковкий чугун (КЧ) Ферритная 160 120-230 100-200 0.04-0.25
18 Ковкий чугун Перлитная 250
19 Ферритная 130 100-200 0.06-0.15 0.04-0.13
20 Перлитная 230
21 Алюминиевые деформируемые сплавы Не закаляемые 60
N 22 Закаляемые 100
23 Алюминиевые литейные сплавы ≤12% Si Не закаляемые 75 120-500 0.05-0.30 120-700 100-700 0.04-0.25
24 Закаляемые 90
25 Алюминиевые литейные сплавы >12% Si Жаропрочные, без Pb 130
26 Медные сплавы Легкообрабатываемые >1% Pb 110 0.04-0.25
27 Латунь 90 80-380 0.05-0.23 80-500 80-350 0.04-0.20
28 Электролитная медь 100
29 Неметаллические материалы Дуропласты, волокнистые пластики 70 Shore D 50-140 0.04-0.14 50-160 0.04-0.12 50-140
30 Твёрдая резина 55 Shore D
S 31 Жаропрочные сплавы Отожженная (Fe) 200 20-50 20-80 20-50
32 Закаленная (Fe) 280
33 Отожженная (Ni или Co) 250
34 Закаленная (Ni или Co) 350 0.04-0.05 0.04-0.05 0.04-0.25
S 35 Литые 320
36 Титановые сплавы Чистый 400 190 30-60 30-100 30-80
37 Альфа+бета сплавы, закаленные 1050 310
H 38 Закаленная сталь Закаленная 55 HRC
39 Закаленная 60 HRC 20-40 0.04-0.05 20-70 0.04-0.05 20-50 0.04-0.05
40 Отбеленный чугун Литой 400
41 Чугун Закаленный 55 HRC

Примечания:

  • Удельная сила резания на 1 мм² сечения стружки
  • Коэффициент толщины стружки
