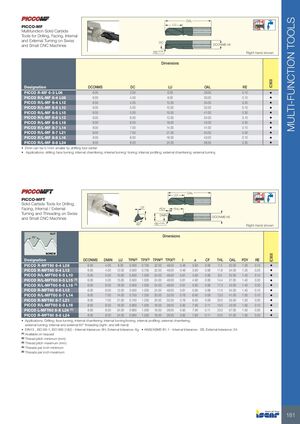

Инструменты для обработки отверстий Iscar 2026 - страница 183
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
Многофункциональные инструменты
PICCO-MF
Многофункциональные твердосплавные инструменты для сверления, торцевания, внутреннего и наружного точения на швейцарских и малых ЧПУ станках
| Обозначение | DCONMS | DC | LU | OAL | RE | IC908 |
|---|---|---|---|---|---|---|
| PICCO R-MF 6-3 L06 | 6.00 | 3.00 | 6.00 | 28.00 | 0.10 | • |
| PICCO R/L-MF 6-4 L08 | 6.00 | 4.00 | 8.00 | 30.00 | 0.10 | • |
| PICCO R/L-MF 6-4 L12 | 6.00 | 4.00 | 12.00 | 34.00 | 0.20 | • |
| PICCO R/L-MF 6-5 L10 | 6.00 | 5.00 | 10.00 | 32.00 | 0.10 | • |
| PICCO R/L-MF 6-5 L15 | 6.00 | 5.00 | 15.00 | 41.00 | 0.30 | • |
| PICCO R/L-MF 6-6 L12 | 6.00 | 6.00 | 12.00 | 34.00 | 0.10 | • |
| PICCO R/L-MF 6-6 L18 | 6.00 | 6.00 | 18.00 | 43.00 | 0.30 | • |
| PICCO R/L-MF 8-7 L14 | 8.00 | 7.00 | 14.00 | 41.00 | 0.10 | • |
| PICCO R/L-MF 8-7 L21 | 8.00 | 7.00 | 21.00 | 55.00 | 0.30 | • |
| PICCO R/L-MF 8-8 L16 | 8.00 | 8.00 | 16.00 | 43.00 | 0.10 | • |
| PICCO R/L-MF 8-8 L24 | 8.00 | 8.00 | 24.00 | 58.50 | 0.30 | • |
- Dmin может быть на 0,1 мм меньше путем смещения центра инструмента
- Применения: сверление; торцевание; внутреннее снятие фаски; внутреннее точение/растачивание; внутреннее профилирование; наружное снятие фаски; наружное точение
PICCO-MFT
Твердосплавные инструменты для сверления, торцевания, внутреннего/наружного точения и нарезания резьбы на швейцарских и малых ЧПУ станках
| Обозначение | DCONMS | DMIN | LU | TPN(2) | TPX(3) | TPIN(4) | TPIX(5) | t | a | CF | THL | OAL | PDY | RE | IC908 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PICCO R-MFT60 6-4 L08 | 6.00 | 4.00 | 8.00 | 0.500 | 0.750 | 32.00 | 48.00 | 0.46 | 3.90 | 0.06 | 7.3 | 30.00 | 1.30 | 0.10 | • |
| PICCO R-MFT60 6-4 L12 | 6.00 | 4.00 | 12.00 | 0.500 | 0.750 | 32.00 | 48.00 | 0.46 | 3.90 | 0.06 | 11.6 | 34.00 | 1.20 | 0.20 | • |
| PICCO R/L-MFT60 6-5 L10 | 6.00 | 5.00 | 10.00 | 0.500 | 1.000 | 24.00 | 48.00 | 0.61 | 4.90 | 0.06 | 9.0 | 32.00 | 1.40 | 0.10 | • |
| PICCO R/L-MFT60 6-5 L15 (1) | 6.00 | 5.00 | 15.00 | 0.500 | 1.000 | 24.00 | 48.00 | 0.61 | 4.90 | 0.06 | 14.4 | 37.00 | 1.40 | 0.30 | • |
| PICCO R/L-MFT60 6-6 L18 (1) | 6.00 | 6.00 | 18.00 | 0.500 | 1.000 | 24.00 | 48.00 | 0.61 | 5.90 | 0.06 | 17.3 | 43.00 | 1.40 | 0.30 | • |
| PICCO R-MFT60 6-6 L12 | 6.00 | 6.00 | 12.00 | 0.500 | 1.000 | 24.00 | 48.00 | 0.61 | 5.90 | 0.06 | 11.0 | 34.00 | 1.40 | 0.10 | • |
| PICCO R/L-MFT60 8-7 L14 | 8.00 | 7.00 | 14.00 | 0.750 | 1.250 | 20.00 | 32.00 | 0.76 | 6.90 | 0.09 | 13.0 | 41.00 | 1.50 | 0.10 | • |
| PICCO R-MFT60 8-7 L21 | 8.00 | 7.00 | 21.00 | 0.750 | 1.250 | 20.00 | 32.00 | 0.76 | 6.90 | 0.09 | 20.0 | 55.00 | 1.50 | 0.30 | • |
| PICCO R/L-MFT60 8-8 L16 | 8.00 | 8.00 | 16.00 | 0.900 | 1.500 | 16.00 | 28.00 | 0.92 | 7.90 | 0.11 | 15.0 | 43.00 | 1.50 | 0.10 | • |
| PICCO L-MFT60 8-8 L24 (1) | 8.00 | 8.00 | 24.00 | 0.900 | 1.500 | 16.00 | 28.00 | 0.92 | 7.90 | 0.11 | 23.0 | 57.00 | 1.50 | 0.30 | • |
| PICCO R-MFT60 8-8 L24 | 8.00 | 8.00 | 24.00 | 0.900 | 1.500 | 16.00 | 28.00 | 0.92 | 7.90 | 0.11 | 23.0 | 51.00 | 1.50 | 0.30 | • |
- Применения: сверление; торцевание; внутреннее снятие фаски; внутреннее точение/растачивание; внутреннее профилирование; наружное снятие фаски; наружное точение; внутреннее и наружное нарезание резьбы 60° (правого и левого исполнения)
- DIN13 , ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H, Наружный допуск: 6g
- ANSI/ASME B1.1 — Внутренний допуск: 2B, Наружный допуск: 2A
- (1) Доступно по запросу
- (2) Минимальный шаг резьбы (мм)
- (3) Максимальный шаг резьбы (мм)
- (4) Минимальное количество витков на дюйм
- (5) Максимальное количество витков на дюйм
