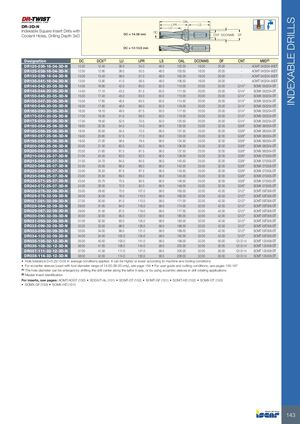

DR-3D-N — Сверла с индексируемой квадратной пластиной с каналами подачи СОЖ, глубина сверления 3xD
| Обозначение | DC | DCX(1) | LU | LPR | LS | OAL | DCONMS | DF | CNT | MIID(2) |
|---|---|---|---|---|---|---|---|---|---|---|
| DR120-036-16-04-3D-N | 12.00 | 12.40 | 36.0 | 54.0 | 48.0 | 102.00 | 16.00 | 20.00 | — | AOMT 040204-90DT |
| DR125-038-16-04-3D-N | 12.50 | 12.90 | 38.0 | 55.5 | 48.0 | 103.50 | 16.00 | 20.00 | — | AOMT 040204-90DT |
| DR130-039-16-04-3D-N | 13.00 | 13.40 | 39.0 | 57.0 | 48.0 | 105.00 | 16.00 | 20.00 | — | AOMT 040204-90DT |
| DR135-041-16-04-3D-N | 13.50 | 13.90 | 41.0 | 58.5 | 48.0 | 106.50 | 16.00 | 20.00 | — | AOMT 040204-90DT |
| DR140-042-20-05-3D-N | 14.00 | 16.80 | 42.0 | 60.0 | 50.0 | 110.00 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR145-044-20-05-3D-N | 14.50 | 17.10 | 43.5 | 61.5 | 50.0 | 111.50 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR150-045-20-05-3D-N | 15.00 | 17.40 | 45.0 | 63.0 | 50.0 | 113.00 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR155-047-20-05-3D-N | 15.50 | 17.60 | 46.5 | 64.5 | 50.0 | 114.50 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR160-048-20-05-3D-N | 16.00 | 17.80 | 48.0 | 66.0 | 50.0 | 116.00 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR165-050-20-05-3D-N | 16.50 | 18.10 | 49.5 | 67.5 | 50.0 | 117.50 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR170-051-20-05-3D-N | 17.00 | 18.30 | 51.0 | 69.0 | 50.0 | 119.00 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR175-053-20-05-3D-N | 17.50 | 18.50 | 52.5 | 70.5 | 50.0 | 120.50 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR180-054-25-06-3D-N | 18.00 | 20.30 | 54.0 | 74.0 | 56.0 | 130.00 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR185-056-25-06-3D-N | 18.50 | 20.50 | 55.5 | 75.5 | 56.0 | 131.50 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR190-057-25-06-3D-N | 19.00 | 20.80 | 57.0 | 77.0 | 56.0 | 133.00 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR195-059-25-06-3D-N | 19.50 | 21.00 | 58.5 | 78.5 | 56.0 | 134.50 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR200-060-25-06-3D-N | 20.00 | 21.30 | 60.0 | 80.0 | 56.0 | 136.00 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR205-062-25-06-3D-N | 20.50 | 21.60 | 61.5 | 81.5 | 56.0 | 137.50 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR210-063-25-07-3D-N | 21.00 | 24.50 | 63.0 | 83.0 | 56.0 | 139.00 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR215-065-25-07-3D-N | 21.50 | 24.70 | 64.5 | 84.5 | 56.0 | 140.50 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR220-066-25-07-3D-N | 22.00 | 25.00 | 66.0 | 86.0 | 56.0 | 142.00 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR225-068-25-07-3D-N | 22.50 | 25.20 | 67.5 | 87.5 | 56.0 | 143.50 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR230-069-25-07-3D-N | 23.00 | 25.50 | 69.0 | 89.0 | 56.0 | 145.00 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR235-071-25-07-3D-N | 23.50 | 25.70 | 70.5 | 90.5 | 56.0 | 146.50 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR240-072-25-07-3D-N | 24.00 | 26.00 | 72.0 | 92.0 | 56.0 | 148.00 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR025-075-32-09-3D-N | 25.00 | 29.50 | 75.0 | 107.0 | 58.0 | 165.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR026-078-32-09-3D-N | 26.00 | 30.00 | 78.0 | 110.0 | 58.0 | 168.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR027-081-32-09-3D-N | 27.00 | 30.50 | 81.0 | 113.0 | 58.0 | 171.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR028-084-32-09-3D-N | 28.00 | 31.00 | 84.0 | 116.0 | 58.0 | 174.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR029-087-32-09-3D-N | 29.00 | 31.50 | 87.0 | 119.0 | 58.0 | 177.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR030-090-32-09-3D-N | 30.00 | 32.00 | 90.0 | 122.0 | 58.0 | 180.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR031-093-32-09-3D-N | 31.00 | 32.50 | 93.0 | 125.0 | 58.0 | 183.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR032-096-32-09-3D-N | 32.00 | 33.00 | 96.0 | 128.0 | 58.0 | 186.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR033-099-32-09-3D-N | 33.00 | 34.00 | 99.0 | 131.0 | 58.0 | 189.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR034-102-32-09-3D-N | 34.00 | 34.50 | 102.0 | 134.0 | 58.0 | 192.00 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR035-105-32-12-3D-N | 35.00 | 40.50 | 105.0 | 141.0 | 58.0 | 199.00 | 32.00 | 50.00 | G1/2-14 | SOMT 120408-DT |
| DR036-108-32-12-3D-N | 36.00 | 41.00 | 108.0 | 144.0 | 58.0 | 202.00 | 32.00 | 50.00 | G1/2-14 | SOMT 120408-DT |
| DR037-111-32-12-3D-N | 37.00 | 41.50 | 111.0 | 147.0 | 58.0 | 205.00 | 32.00 | 50.00 | G1/2-14 | SOMT 120408-DT |
| DR038-114-32-12-3D-N | 38.00 | 42.00 | 114.0 | 150.0 | 58.0 | 208.00 | 32.00 | 50.00 | G1/2-14 | SOMT 120408-DT |
- Допуск отверстия D+0,25/−0,05 мм в среднем применяется. Может быть выше или ниже в зависимости от условий станка и инструмента.
- Для эксцентриковых втулок (используются в диапазоне диаметров инструмента 14,00–38,00), см. стр. 154
- Для руководства пользователя и условий резания см. стр. 155–167
(1) Диаметр отверстия может быть увеличен путем смещения центра сверла вдоль оси X токарного станка или с использованием эксцентриковых втулок в приложениях с вращением сверла.
(2) Идентификация мастер-пластины
Информация о пластинах см. на стр.: AOMT/AOGT (150) • SOGX/T-AL (151) • SOMT-DT (152) • SOMT-GF (151) • SOMT-HD (152) • SOMX-DT (150) • SOMX-GF (150) • SOMX-HD (151)
