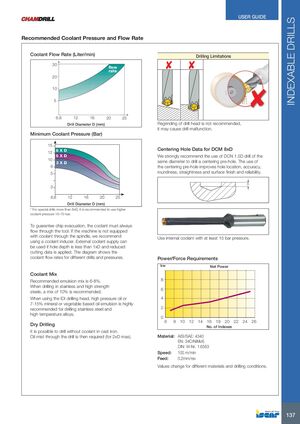

Рекомендуемое давление и расход СОЖ

На графике показаны рекомендуемые расходы охлаждающей жидкости для различных диаметров сверл и давлений. Расход СОЖ составляет 5–30 л/мин в зависимости от диаметра сверла D (мм). Минимальное давление СОЖ составляет 3–15 бар в зависимости от диаметра сверла.

Ограничения при сверлении

Переточка головки сверла не рекомендуется, так как может привести к неисправности сверла.

Данные центрирующего отверстия для DCM 8xD

Настоятельно рекомендуется использовать сверло DCN 1.5D того же диаметра для сверления центрирующего предварительного отверстия. Применение центрирующего предварительного отверстия улучшает точность расположения отверстия, соосность, прямизну, шероховатость поверхности и надежность.

Используйте внутреннюю подачу СОЖ с давлением не менее 15 бар.

Требования к мощности/усилию

График показывает требуемую чистую мощность (кВт) в зависимости от количества переточек (от 6 до 26) для материала AISI/SAE 4340 (EN: 34CrNiMo6, DIN: W-Nr. 1.6563) при скорости резания 100 м/мин и подаче 0,2 мм/об. Значения изменяются для различных материалов и условий сверления.

Смесь СОЖ

Рекомендуемая концентрация эмульсии составляет 6–8%. При сверлении нержавеющей стали и высокопрочной стали рекомендуется концентрация 10%. При использовании головки IDI настоятельно рекомендуется высокое давление масла или эмульсия на основе минерального или растительного масла (7–15%) для сверления нержавеющей стали и сплавов с высокой температурой эксплуатации.

Сухое сверление

Возможно сверление без охлаждающей жидкости в чугуне. При этом требуется масляный туман через сверло (максимум 2xD).

Для гарантированного удаления стружки охлаждающая жидкость должна всегда поступать через инструмент. Если станок не оборудован подачей СОЖ через шпиндель, рекомендуем использовать инжектор СОЖ. Внешняя подача СОЖ может использоваться, если глубина отверстия менее 1xD и применяются пониженные режимы резания. На диаграмме показаны расходы СОЖ для различных сверл и давлений.

* Для специальных сверл более 8xD рекомендуется использовать повышенное давление СОЖ 15–70 бар.
