СМЕННЫЕ БУРЫ

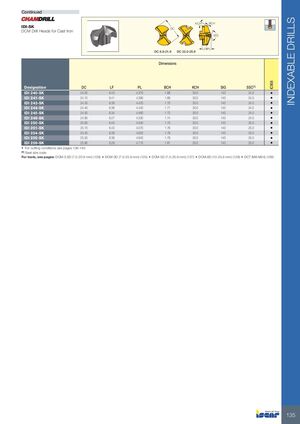

Головки бура DCM для чугуна IDI-SK (продолжение)
Размерные характеристики диаметров 6.8–21.9 и 22.0–25.9 мм
| Обозначение | DC | LF | PL | BCH | KCH | SIG | SSC(1) |
|---|---|---|---|---|---|---|---|
| IDI 240-SK | 24.00 | 6.43 | 4.370 | 1.68 | 30.0 | 140 | 24.0 |
| IDI 241-SK | 24.10 | 6.41 | 4.390 | 1.69 | 30.0 | 140 | 24.0 |
| IDI 243-SK | 24.30 | 6.38 | 4.420 | 1.70 | 30.0 | 140 | 24.0 |
| IDI 244-SK | 24.40 | 6.36 | 4.440 | 1.71 | 30.0 | 140 | 24.0 |
| IDI 245-SK | 24.50 | 6.34 | 4.460 | 1.72 | 30.0 | 140 | 24.0 |
| IDI 249-SK | 24.90 | 6.27 | 4.530 | 1.74 | 30.0 | 140 | 24.0 |
| IDI 250-SK | 25.00 | 6.45 | 4.550 | 1.75 | 30.0 | 140 | 25.0 |
| IDI 251-SK | 25.10 | 6.43 | 4.570 | 1.76 | 30.0 | 140 | 25.0 |
| IDI 254-SK | 25.40 | 6.38 | 4.620 | 1.78 | 30.0 | 140 | 25.0 |
| IDI 255-SK | 25.50 | 6.36 | 4.640 | 1.79 | 30.0 | 140 | 25.0 |
| IDI 259-SK | 25.90 | 6.29 | 4.710 | 1.81 | 30.0 | 140 | 25.0 |
• Условия резания см. стр. 136–140
(1) Код размера посадочного гнезда
Инструмент см. на стр.: DCM-3.5D (7.5–20.9 мм) (126) • DCM-3D (7.5–25.9 мм) (125) • DCM-5D (7.5–25.9 мм) (127) • DCM-8D (10–25.9 мм) (128) • DCT (M8–M24) (169)
