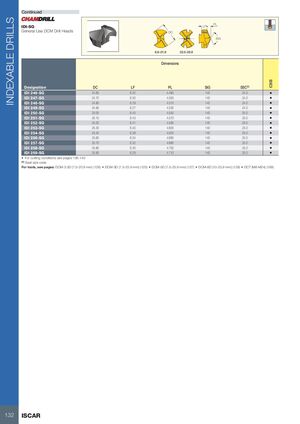

СМЕННЫЕ БУРЫ
Головки бура DCM универсального назначения IDI-SG (продолжение)
Размерные характеристики диаметров 6.8–21.9 и 22.0–25.9 мм
| Обозначение | DC | LF | PL | SIG | SSC(1) |
|---|---|---|---|---|---|
| IDI 246-SG | 24.60 | 6.32 | 4.480 | 140 | 24.0 |
| IDI 247-SG | 24.70 | 6.30 | 4.500 | 140 | 24.0 |
| IDI 248-SG | 24.80 | 6.29 | 4.510 | 140 | 24.0 |
| IDI 249-SG | 24.90 | 6.27 | 4.530 | 140 | 24.0 |
| IDI 250-SG | 25.00 | 6.45 | 4.550 | 140 | 25.0 |
| IDI 251-SG | 25.10 | 6.43 | 4.570 | 140 | 25.0 |
| IDI 252-SG | 25.20 | 6.41 | 4.590 | 140 | 25.0 |
| IDI 253-SG | 25.30 | 6.40 | 4.600 | 140 | 25.0 |
| IDI 254-SG | 25.40 | 6.38 | 4.620 | 140 | 25.0 |
| IDI 256-SG | 25.60 | 6.34 | 4.660 | 140 | 25.0 |
| IDI 257-SG | 25.70 | 6.32 | 4.680 | 140 | 25.0 |
| IDI 258-SG | 25.80 | 6.30 | 4.700 | 140 | 25.0 |
| IDI 259-SG | 25.90 | 6.29 | 4.710 | 140 | 25.0 |
• Условия резания см. стр. 136–140
(1) Код размера посадочного гнезда
Инструмент см. на стр.: DCM-3.5D (7.5–20.9 мм) (126) • DCM-3D (7.5–25.9 мм) (125) • DCM-5D (7.5–25.9 мм) (127) • DCM-8D (10–25.9 мм) (128) • DCT (M8–M24) (169)
