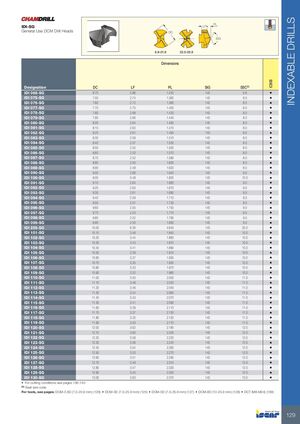

Инструменты для обработки отверстий Iscar 2026 - страница 131

Предыдущая страница Следующая страница

Навигация

ИНДЕКСИРУЕМЫЕ СВЕРЛА

IDI-SG

Головки сверления универсального назначения DCM

Обозначение DC LF PL SIG SSC(1) IC908
IDI 068-SG 6,70 2,86 1,240 140 6,8 •
IDI 075-SG 7,50 2,74 1,360 140 8,0 •
IDI 076-SG 7,60 2,72 1,380 140 8,0 •
IDI 077-SG 7,70 2,70 1,400 140 8,0 •
IDI 078-SG 7,80 2,68 1,420 140 8,0 •
IDI 079-SG 7,90 2,66 1,440 140 8,0 •
IDI 080-SG 8,00 2,64 1,460 140 8,0 •
IDI 081-SG 8,10 2,63 1,470 140 8,0 •
IDI 082-SG 8,20 2,61 1,490 140 8,0 •
IDI 083-SG 8,30 2,59 1,510 140 8,0 •
IDI 084-SG 8,40 2,57 1,530 140 8,0 •
IDI 085-SG 8,50 2,55 1,550 140 8,0 •
IDI 086-SG 8,60 2,53 1,570 140 8,0 •
IDI 087-SG 8,70 2,52 1,580 140 8,0 •
IDI 088-SG 8,80 2,50 1,600 140 8,0 •
IDI 089-SG 8,90 2,48 1,620 140 8,0 •
IDI 090-SG 9,00 2,66 1,640 140 9,0 •
IDI 100-SG 9,00 3,48 1,820 140 10,0 •
IDI 091-SG 9,10 2,64 1,660 140 9,0 •
IDI 092-SG 9,20 2,63 1,670 140 9,0 •
IDI 093-SG 9,30 2,61 1,690 140 9,0 •
IDI 094-SG 9,40 2,59 1,710 140 9,0 •
IDI 095-SG 9,50 2,57 1,730 140 9,0 •
IDI 096-SG 9,60 2,55 1,750 140 9,0 •
IDI 097-SG 9,70 2,53 1,770 140 9,0 •
IDI 098-SG 9,80 2,52 1,780 140 9,0 •
IDI 099-SG 9,90 2,50 1,800 140 9,0 •
IDI 255-SG 10,00 6,36 4,640 140 25,0 •
IDI 101-SG 10,10 3,46 1,840 140 10,0 •
IDI 102-SG 10,20 3,44 1,860 140 10,0 •
IDI 103-SG 10,30 3,43 1,870 140 10,0 •
IDI 104-SG 10,40 3,41 1,890 140 10,0 •
IDI 105-SG 10,50 3,39 1,910 140 10,0 •
IDI 106-SG 10,60 3,37 1,930 140 10,0 •
IDI 107-SG 10,70 3,35 1,950 140 10,0 •
IDI 108-SG 10,80 3,33 1,970 140 10,0 •
IDI 109-SG 10,90 3,32 1,980 140 10,0 •
IDI 110-SG 11,00 3,50 2,000 140 11,0 •
IDI 111-SG 11,10 3,48 2,020 140 11,0 •
IDI 112-SG 11,20 3,46 2,040 140 11,0 •
IDI 113-SG 11,30 3,44 2,060 140 11,0 •
IDI 114-SG 11,40 3,43 2,070 140 11,0 •
IDI 115-SG 11,50 3,41 2,090 140 11,0 •
IDI 116-SG 11,60 3,39 2,110 140 11,0 •
IDI 117-SG 11,70 3,37 2,130 140 11,0 •
IDI 118-SG 11,80 3,35 2,150 140 11,0 •
IDI 119-SG 11,90 3,33 2,170 140 11,0 •
IDI 120-SG 12,00 3,62 2,180 140 12,0 •
IDI 121-SG 12,10 3,60 2,200 140 12,0 •
IDI 122-SG 12,20 3,58 2,220 140 12,0 •
IDI 123-SG 12,30 3,56 2,240 140 12,0 •
IDI 124-SG 12,40 3,54 2,260 140 12,0 •
IDI 125-SG 12,50 3,53 2,270 140 12,0 •
IDI 126-SG 12,60 3,51 2,290 140 12,0 •
IDI 127-SG 12,70 3,49 2,310 140 12,0 •
IDI 128-SG 12,80 3,47 2,330 140 12,0 •
IDI 129-SG 12,90 3,45 2,350 140 12,0 •
IDI 130-SG 13,00 3,63 2,370 140 13,0 •
  • Для условий резания см. страницы 136–140

Примечание:

  • (1) Код размера посадки

Для инструмента см. страницы: DCM-3,5D (7,5–20,9 мм) (126) • DCM-3D (7,5–25,9 мм) (125) • DCM-5D (7,5–25,9 мм) (127) • DCM-8D (10–25,9 мм) (128) • DCT (M8–M24) (169)
