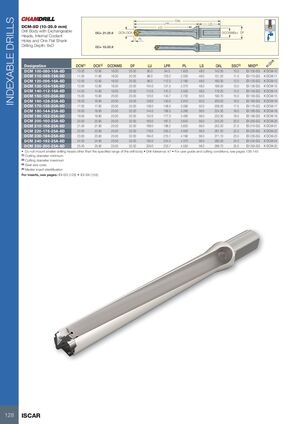

Инструменты для обработки отверстий Iscar 2026 - страница 130
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
ИНДЕКСИРУЕМЫЕ СВЕРЛА
DCM-8D (10–25,9 мм)
Корпус сверла со сменными головками, внутренняя подача СОЖ, плоский хвостовик, глубина сверления 8xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCM 100-080-16A-8D | 10,00 | 10,90 | 16,00 | 20,00 | 80,0 | 94,0 | 1,820 | 48,0 | 142,00 | 10,0 | IDI 100-SG | K DCM-10 |
| DCM 110-088-16A-8D | 11,00 | 11,90 | 16,00 | 20,00 | 88,0 | 103,2 | 2,000 | 48,0 | 151,20 | 11,0 | IDI 110-SG | K DCM-11 |
| DCM 120-096-16A-8D | 12,00 | 12,90 | 16,00 | 20,00 | 96,0 | 112,3 | 2,180 | 48,0 | 160,30 | 12,0 | IDI 120-SG | K DCM-12 |
| DCM 130-104-16A-8D | 13,00 | 13,90 | 16,00 | 20,00 | 104,0 | 121,5 | 2,370 | 48,0 | 169,50 | 13,0 | IDI 130-SG | K DCM-13 |
| DCM 140-112-16A-8D | 14,00 | 14,90 | 16,00 | 20,00 | 112,0 | 131,2 | 2,550 | 48,0 | 179,20 | 14,0 | IDI 140-SG | K DCM-14 |
| DCM 150-120-20A-8D | 15,00 | 15,90 | 20,00 | 25,00 | 120,0 | 140,7 | 2,730 | 50,0 | 190,70 | 15,0 | IDI 150-SG | K DCM-15 |
| DCM 160-128-20A-8D | 16,00 | 16,90 | 20,00 | 25,00 | 128,0 | 150,0 | 2,910 | 50,0 | 200,00 | 16,0 | IDI 160-SG | K DCM-16 |
| DCM 170-136-20A-8D | 17,00 | 17,90 | 20,00 | 25,00 | 136,0 | 158,5 | 3,090 | 50,0 | 208,50 | 17,0 | IDI 170-SG | K DCM-17 |
| DCM 180-144-25A-8D | 18,00 | 18,90 | 25,00 | 32,00 | 144,0 | 168,3 | 3,280 | 56,0 | 224,30 | 18,0 | IDI 180-SG | K DCM-18 |
| DCM 190-152-25A-8D | 19,00 | 19,90 | 25,00 | 32,00 | 152,0 | 177,3 | 3,460 | 56,0 | 233,30 | 19,0 | IDI 190-SG | K DCM-19 |
| DCM 200-160-25A-8D | 20,00 | 20,90 | 25,00 | 32,00 | 160,0 | 187,2 | 3,640 | 56,0 | 243,20 | 20,0 | IDI 200-SG | K DCM-20 |
| DCM 210-168-25A-8D | 21,00 | 21,90 | 25,00 | 32,00 | 168,0 | 196,2 | 3,820 | 56,0 | 252,20 | 21,0 | IDI 210-SG | K DCM-21 |
| DCM 220-176-25A-8D | 22,00 | 22,90 | 25,00 | 32,00 | 176,0 | 205,2 | 4,000 | 56,0 | 261,20 | 22,0 | IDI 220-SG | K DCM-22 |
| DCM 230-184-25A-8D | 23,00 | 23,90 | 25,00 | 32,00 | 184,0 | 215,1 | 4,190 | 56,0 | 271,10 | 23,0 | IDI 230-SG | K DCM-23 |
| DCM 240-192-25A-8D | 24,00 | 24,90 | 25,00 | 32,00 | 192,0 | 224,5 | 4,370 | 56,0 | 280,50 | 24,0 | IDI 240-SG | K DCM-24 |
| DCM 250-200-25A-8D | 25,00 | 25,90 | 25,00 | 32,00 | 200,0 | 233,7 | 4,550 | 56,0 | 289,70 | 25,0 | IDI 250-SG | K DCM-25 |
- Не устанавливайте меньшие головки сверления, чем указанный диапазон корпуса сверла
- Допуск сверла: k7
- Для руководства пользователя и условий резания см. страницы 136–140
Примечания:
- (1) Минимальный диаметр резания
- (2) Максимальный диаметр резания
- (3) Код размера посадки
- (4) Идентификация мастер-вставки
Для вставок см. страницы: IDI-SG (129) • IDI-SK (133)
