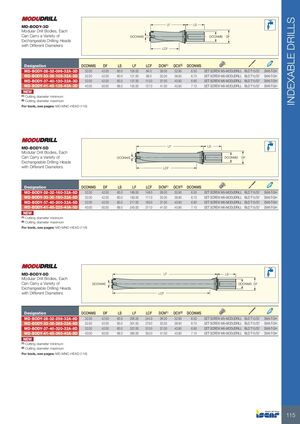

ИНДЕКСИРУЕМЫЕ СВЕРЛА
MD-BODY-3D
Модульные корпусы сверла. Каждый может использовать различные сменные сверлильные головки разных диаметров
| Обозначение | DCONMS | DF | LS | LF | LCF | DCN(1) | DCX(2) | DCONWS | Тип соединения | Тип режущего инструмента | Размер |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MD-BODY-28-32-096-32A-3D | 32.00 | 42.00 | 60.0 | 105.00 | 84.0 | 28.00 | 32.90 | 6.50 | SET SCREW M5-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-33-36-108-32A-3D | 32.00 | 42.00 | 60.0 | 121.00 | 99.0 | 33.00 | 36.90 | 6.70 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-37-40-120-32A-3D | 32.00 | 42.00 | 60.0 | 137.00 | 113.0 | 37.00 | 40.90 | 6.90 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-41-45-135-40A-3D | 40.00 | 50.00 | 68.0 | 155.00 | 127.0 | 41.00 | 45.90 | 7.10 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
НОВОЕ
- (1) Минимальный диаметр сверления
- (2) Максимальный диаметр сверления
Инструмент см. на страницах: MD-MNC-HEAD (116)
MD-BODY-5D
Модульные корпусы сверла. Каждый может использовать различные сменные сверлильные головки разных диаметров
| Обозначение | DCONMS | DF | LS | LF | LCF | DCN(1) | DCX(2) | DCONWS | Тип соединения | Тип режущего инструмента | Размер |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MD-BODY-28-32-160-32A-5D | 32.00 | 42.00 | 60.0 | 169.00 | 148.0 | 28.00 | 32.90 | 6.50 | SET SCREW M5-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-33-36-180-32A-5D | 32.00 | 42.00 | 60.0 | 193.00 | 171.0 | 33.00 | 36.90 | 6.70 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-37-40-200-32A-5D | 32.00 | 42.00 | 60.0 | 217.00 | 193.0 | 37.00 | 40.90 | 6.90 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-41-45-225-40A-5D | 40.00 | 50.00 | 68.0 | 245.00 | 217.0 | 41.00 | 45.90 | 7.10 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
НОВОЕ
- (1) Минимальный диаметр сверления
- (2) Максимальный диаметр сверления
Инструмент см. на страницах: MD-MNC-HEAD (116)
MD-BODY-8D
Модульные корпусы сверла. Каждый может использовать различные сменные сверлильные головки разных диаметров
| Обозначение | DCONMS | DF | LS | LF | LCF | DCN(1) | DCX(2) | DCONWS | Тип соединения | Тип режущего инструмента | Размер |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MD-BODY-28-32-256-32A-8D | 32.00 | 42.00 | 60.0 | 265.00 | 244.0 | 28.00 | 32.90 | 6.50 | SET SCREW M5-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-33-36-288-32A-8D | 32.00 | 42.00 | 60.0 | 301.00 | 279.0 | 33.00 | 36.90 | 6.70 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-37-40-320-32A-8D | 32.00 | 42.00 | 60.0 | 337.00 | 313.0 | 37.00 | 40.90 | 6.90 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-41-45-360-40A-8D | 40.00 | 50.00 | 68.0 | 380.00 | 352.0 | 41.00 | 45.90 | 7.10 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
НОВОЕ
- (1) Минимальный диаметр сверления
- (2) Максимальный диаметр сверления
Инструмент см. на страницах: MD-MNC-HEAD (116)
