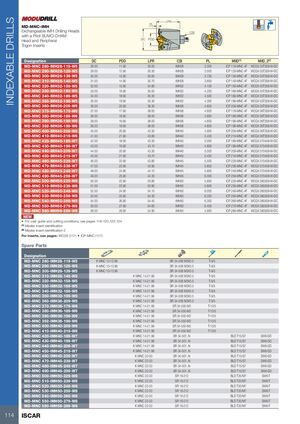

Инструменты для обработки отверстий Iscar 2026 - страница 116
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
ИНДЕКСИРУЕМЫЕ СВЕРЛА
MD-MNC-IMH
Сменные сверлильные головки IMH с направляющей головкой SUMO-CHAM и периферийными треугольными пластинами
| Обозначение | DC | PDD | LPR | CSI | PL | MIID(1) | MIID_2(2) |
|---|---|---|---|---|---|---|---|
| MD-MNC 280-IMH28-119-W5 | 28.00 | 11.90 | 30.00 | IMH28 | 3.300 | ICP 119-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 290-IMH28-129-W5 | 29.00 | 12.90 | 30.30 | IMH28 | 3.500 | ICP 129-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 300-IMH28-139-W5 | 30.00 | 13.90 | 30.60 | IMH28 | 3.700 | ICP 139-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 310-IMH28-149-W5 | 31.00 | 14.90 | 30.70 | IMH28 | 3.800 | ICP 149-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 320-IMH32-159-W5 | 32.00 | 15.90 | 34.80 | IMH32 | 4.100 | ICP 159-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 330-IMH32-169-W5 | 33.00 | 16.90 | 35.00 | IMH32 | 4.200 | ICP 169-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 340-IMH32-189-W5 | 34.00 | 18.90 | 35.30 | IMH32 | 4.500 | ICP 189-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 350-IMH32-199-W5 | 35.00 | 19.90 | 35.30 | IMH32 | 4.300 | ICP 199-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 360-IMH36-209-W5 | 36.00 | 20.90 | 38.30 | IMH36 | 4.600 | ICP 209-MNC 4F | WCGX 05T308-W-DC |
| MD-MNC 370-IMH36-179-W6 | 37.00 | 17.90 | 38.00 | IMH36 | 4.600 | ICP 179-MNC 4F | WCGX 06T308-W-DC |
| MD-MNC 380-IMH36-189-W6 | 38.00 | 18.90 | 38.00 | IMH36 | 4.600 | ICP 189-MNC 4F | WCGX 06T308-W-DC |
| MD-MNC 390-IMH36-199-W6 | 39.00 | 19.90 | 38.00 | IMH36 | 4.600 | ICP 199-MNC 4F | WCGX 06T308-W-DC |
| MD-MNC 392-IMH36-199-W6 | 39.20 | 19.90 | 38.00 | IMH36 | 4.600 | ICP 199-MNC 4F | WCGX 06T308-W-DC |
| MD-MNC 400-IMH40-209-W6 | 40.00 | 20.90 | 43.30 | IMH40 | 4.900 | ICP 209-MNC 4F | WCGX 06T308-W-DC |
| MD-MNC 410-IMH40-219-W6 | 41.00 | 21.90 | 43.80 | IMH40 | 5.400 | ICP 219-MNC 4F | WCGX 06T308-W-DC |
| MD-MNC 420-IMH40-189-W7 | 42.00 | 18.90 | 43.30 | IMH40 | 5.000 | ICP 189-MNC 4F | WCGX 070408-W-DC |
| MD-MNC 430-IMH40-199-W7 | 43.00 | 19.90 | 43.10 | IMH40 | 4.800 | ICP 199-MNC 4F | WCGX 070408-W-DC |
| MD-MNC 440-IMH40-209-W7 | 44.00 | 20.90 | 43.30 | IMH40 | 5.000 | ICP 209-MNC 4F | WCGX 070408-W-DC |
| MD-MNC 450-IMH45-219-W7 | 45.00 | 21.90 | 43.70 | IMH45 | 5.400 | ICP 219-MNC 4F | WCGX 070408-W-DC |
| MD-MNC 460-IMH45-229-W7 | 46.00 | 22.90 | 43.80 | IMH45 | 5.500 | ICP 229-MNC 4F | WCGX 070408-W-DC |
| MD-MNC 470-IMH45-239-W7 | 47.00 | 23.90 | 43.90 | IMH45 | 5.600 | ICP 239-MNC 4F | WCGX 070408-W-DC |
| MD-MNC 480-IMH45-249-W7 | 48.00 | 24.90 | 44.10 | IMH45 | 5.800 | ICP 249-MNC 4F | WCGX 070408-W-DC |
| MD-MNC 490-IMH45-259-W7 | 49.00 | 25.90 | 44.30 | IMH45 | 6.000 | ICP 259-MNC 4F | WCGX 070408-W-DC |
| MD-MNC 500-IMH50-229-W8 | 50.00 | 22.90 | 53.80 | IMH50 | 5.800 | ICP 229-MNC 4F | WCGX 080508-W-DC |
| MD-MNC 510-IMH50-239-W8 | 51.00 | 23.90 | 53.90 | IMH50 | 5.800 | ICP 239-MNC 4F | WCGX 080508-W-DC |
| MD-MNC 520-IMH50-249-W8 | 52.00 | 24.90 | 54.10 | IMH50 | 6.000 | ICP 249-MNC 4F | WCGX 080508-W-DC |
| MD-MNC 530-IMH50-259-W8 | 53.00 | 25.90 | 54.30 | IMH50 | 6.200 | ICP 259-MNC 4F | WCGX 080508-W-DC |
| MD-MNC 540-IMH50-269-W8 | 54.00 | 26.90 | 54.40 | IMH50 | 6.300 | ICP 269-MNC 4F | WCGX 080508-W-DC |
| MD-MNC 550-IMH50-279-W8 | 55.00 | 27.90 | 54.60 | IMH50 | 6.400 | ICP 279-MNC 4F | WCGX 080508-W-DC |
| MD-MNC 560-IMH56-289-W8 | 56.00 | 28.90 | 54.90 | IMH50 | 4.900 | ICP 289-MNC 4F | WCGX 080508-W-DC |
НОВОЕ
- Руководство пользователя и условия резания см. на страницах 118-120, 123-124
- (1) Идентификация основной пластины
- (2) Идентификация основной пластины 2
Пластины см. на страницах: WCGX (117) • ICP-MNC (117)
Запасные части
| Обозначение | Выбор 1 | Выбор 2 | Выбор 3 |
|---|---|---|---|
| MD-MNC 280-IMH28-119-W5 | K MNC 10-13.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 290-IMH28-129-W5 | K MNC 10-13.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 300-IMH28-139-W5 | K MNC 10-13.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 310-IMH28-149-W5 | K MNC 14-21.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 320-IMH32-159-W5 | K MNC 14-21.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 330-IMH32-169-W5 | K MNC 14-21.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 340-IMH32-189-W5 | K MNC 14-21.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 350-IMH32-199-W5 | K MNC 14-21.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 360-IMH36-209-W5 | K MNC 14-21.99 | SR 34-506 M3X0.5 | T-9/5 |
| MD-MNC 370-IMH36-179-W6 | K MNC 14-21.99 | SR 34-550-M2 | T-10/5 |
| MD-MNC 380-IMH36-189-W6 | K MNC 14-21.99 | SR 34-550-M2 | T-10/5 |
| MD-MNC 390-IMH36-199-W6 | K MNC 14-21.99 | SR 34-550-M2 | T-10/5 |
| MD-MNC 392-IMH36-199-W6 | K MNC 14-21.99 | SR 34-550-M2 | T-10/5 |
| MD-MNC 400-IMH40-209-W6 | K MNC 14-21.99 | SR 34-550-M2 | T-10/5 |
| MD-MNC 410-IMH40-219-W6 | K MNC 14-21.99 | SR 34-550-M2 | T-10/5 |
| MD-MNC 420-IMH40-189-W7 | K MNC 14-21.99 | SR 34-501..N | BLD T15/S7 SW6-SD |
| MD-MNC 430-IMH40-199-W7 | K MNC 14-21.99 | SR 34-501..N | BLD T15/S7 SW6-SD |
| MD-MNC 440-IMH40-209-W7 | K MNC 14-21.99 | SR 34-501..N | BLD T15/S7 SW6-SD |
| MD-MNC 450-IMH45-219-W7 | K MNC 14-21.99 | SR 34-501..N | BLD T15/S7 SW6-SD |
| MD-MNC 460-IMH45-229-W7 | K MNC 22-33 | SR 34-501..N | BLD T15/S7 SW6-SD |
| MD-MNC 470-IMH45-239-W7 | K MNC 22-33 | SR 34-501..N | BLD T15/S7 SW6-SD |
| MD-MNC 480-IMH45-249-W7 | K MNC 22-33 | SR 34-501..N | BLD T15/S7 SW6-SD |
| MD-MNC 490-IMH45-259-W7 | K MNC 22-33 | SR 34-501..N | BLD T15/S7 SW6-SD |
| MD-MNC 500-IMH50-229-W8 | K MNC 22-33 | SR 16-212 | BLD T20/M7 SW6-T |
| MD-MNC 510-IMH50-239-W8 | K MNC 22-33 | SR 16-212 | BLD T20/M7 SW6-T |
| MD-MNC 520-IMH50-249-W8 | K MNC 22-33 | SR 16-212 | BLD T20/M7 SW6-T |
| MD-MNC 530-IMH50-259-W8 | K MNC 22-33 | SR 16-212 | BLD T20/M7 SW6-T |
| MD-MNC 540-IMH50-269-W8 | K MNC 22-33 | SR 16-212 | BLD T20/M7 SW6-T |
| MD-MNC 550-IMH50-279-W8 | K MNC 22-33 | SR 16-212 | BLD T20/M7 SW6-T |
| MD-MNC 560-IMH56-289-W8 | K MNC 22-33 | SR 16-212 | BLD T20/M7 SW6-T |
