Индексируемые сверла

MNC-7/8D

Сверла с индексируемой головкой большого диаметра для ветроэнергетической промышленности

Размеры

Обозначение DC PDD LU PL LPR OAL DCONMS DF MIID(1) MIID_2(2)
MNC 332-265 A32-175-09-8D 33.20 17.50 270.60 5.570 304.30 364.30 32.00 42.00 SOGT 09T306-W HCP 175-IQ
MNC 362-289 A32-190-10-8D 36.20 19.00 294.60 5.570 326.80 386.80 32.00 42.00 SOGT 100408-W HCP 190-IQ
MNC 392-289 A40-219-10-7D 39.20 21.90 294.90 5.940 328.00 396.00 40.00 50.00 SOGT 100408-W HCP 219-IQ
  • Предварительное центрирование требуется при использовании вставок ICP и ICM
  • Допуск отверстия: D+0.10/-0.05 в средних условиях. Однако, он может быть выше или ниже в зависимости от условий машины и инструмента
  • Промежуточные размеры доступны по запросу
  • Условия резания см. на стр. 113
  • (1) Наружная вставка
  • (2) Центральная вставка

Для вставок см. стр.: HCP-IQ (55) • ICM (45) • ICP (23) • QCP-2M (51) • SOGT-W (112)

Запасные части

Обозначение Запасная часть 1 Запасная часть 2 Запасная часть 3 Запасная часть 4 Запасная часть 5 Запасная часть 6
MNC 332-265 A32-175-09-8D SR 34-506 M3X0.5 BLD T09/M7-SW4 SW4-SD K MNC MULTI SR 34-508 M2.2X0.45 GPS-05-18-060
MNC 362-289 A32-190-10-8D SR 14-571 BLD T10/S7 SW6-SD K MNC MULTI SR 34-508 M2.2X0.45 GPS-05-18-060
MNC 392-289 A40-219-10-7D SR 14-571 BLD T10/S7 SW6-SD K MNC MULTI SR 34-508 M2.2X0.45 GPS-05-18-060

SOGX-W

Прецизионно шлифованные вставки с общей геометрией DT и керамикой для сверл большого диаметра MNC

Размеры

Обозначение IC S RE IC808
SOGX 050204-W 5.40 2.40 0.40 •
SOGX 060304-W 6.20 3.20 0.40 •
SOGX 070305-W 7.70 3.60 0.50 •
  • Условия резания см. на стр. 113

Для инструментов см. стр.: MNC-5D (111)

SOGT-W

Прецизионно шлифованные вставки с общей геометрией DT и керамикой для сверл MNC

Размеры

Обозначение IC S RE IC808
SOGT 09T306-W 9.00 3.81 0.60 •
SOGT 100408-W 9.80 4.30 0.80 •
SOGT 120408-W 12.70 4.76 0.80 •

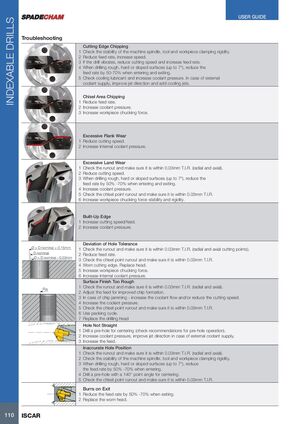

  • Руководство пользователя и условия резания см. на стр. 113

Для инструментов см. стр.: MNC-5D (111) • MNC-7/8D (112)
