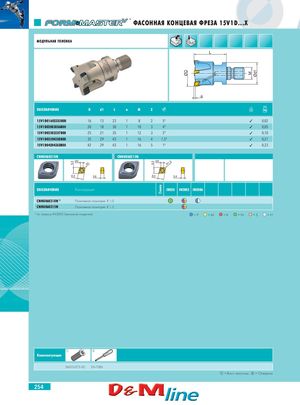

ФАСОННАЯ КОНЦЕВАЯ ФРЕЗА 15V1D...X
Модульная головка
| ОБОЗНАЧЕНИЕ | D | d1 | L | a | M | Z | Угол | IK | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| 15V1D016023X5R00 | 16 | 13 | 23 | 1 | 8 | 2 | 5° | ✓ | 0,02 |
| 15V1D020030X6R00 | 20 | 18 | 30 | 1 | 10 | 3 | 4° | ✓ | 0,05 |
| 15V1D025035X7R00 | 25 | 21 | 35 | 1 | 12 | 3 | 2° | ✓ | 0,10 |
| 15V1D035043X8R00 | 35 | 29 | 43 | 1 | 16 | 4 | 1,5° | ✓ | 0,21 |
| 15V1D042043X8R00 | 42 | 29 | 43 | 1 | 16 | 5 | 1° | ✓ | 0,23 |
| ОБОЗНАЧЕНИЕ | Конструкция |
|---|---|
| CNHU060310N | Позитивная геометрия, R 1,01) |
| CNHU060315N | Позитивная геометрия, R 1,5 |
1) По запросу IN3005 (алмазное покрытие).
Доступные марки твёрдого сплава: IN05S, IN2005, IN2006.
Группы обрабатываемых материалов: P, M, K, N, S, H.
Комплектующие
- SM25-075-20 — винт пластины
- DS-T08S — отвертка
