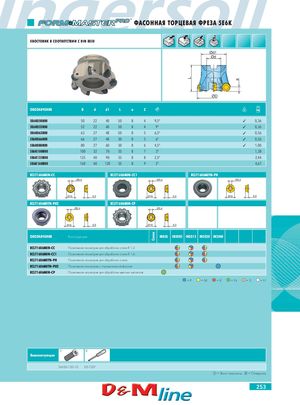

ФАСОННАЯ ТОРЦЕВАЯ ФРЕЗА 5E6K
Хвостовик в соответствии с DIN 8030
| ОБОЗНАЧЕНИЕ | D | d | d1 | L | a | Z | Угол | IK | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| 5E6K050R00 | 50 | 22 | 40 | 50 | 8 | 4 | 9,5° | ✓ | 0,36 |
| 5E6K052R00 | 52 | 22 | 40 | 50 | 8 | 4 | 9° | ✓ | 0,36 |
| 5E6K063R00 | 63 | 27 | 48 | 50 | 8 | 5 | 6,5° | ✓ | 0,56 |
| 5E6K066R00 | 66 | 27 | 48 | 50 | 8 | 5 | 6° | ✓ | 0,56 |
| 5E6K080R00 | 80 | 27 | 60 | 50 | 8 | 6 | 4,5° | ✓ | 1,00 |
| 5E6K100R00 | 100 | 32 | 70 | 55 | 8 | 7 | 3° | — | 1,38 |
| 5E6K125R00 | 125 | 40 | 90 | 55 | 8 | 8 | 2,5° | — | 2,44 |
| 5E6K160R00 | 160 | 40 | 120 | 55 | 8 | 9 | 2° | — | 4,67 |
| ОБОЗНАЧЕНИЕ | Конструкция |
|---|---|
| RCLT1606M0N-CC | Позитивная геометрия для обработки стали, R 1,2 |
| RCLT1606M0N-CC1 | Позитивная геометрия для обработки стали, R 1,6 |
| RCLT1606M0TN-PH | Позитивная геометрия для обработки стали |
| RCLT1606M0TN-PH2 | Позитивная геометрия с отрицательной фаской |
| RCLT1606M0N-CP | Позитивная геометрия для обработки цветных металлов |
Доступные марки твёрдого сплава: IN05S, IN2005, IN2015, IN2030, IN2040.
Группы обрабатываемых материалов: P, M, K, N, S, H.
Комплектующие
- SM50-120-10 — винт пластины
- DS-T20T — отвертка
