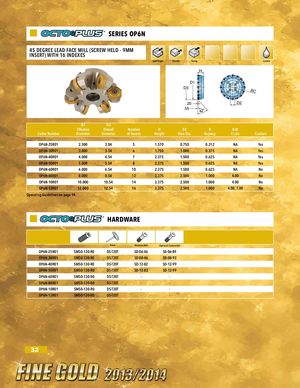

SERIES OP6N
Торцевая фреза с углом в плане 45 градусов (крепление винтом - вставка 9мм) с 16 позициями индексации
Угол в плане, снятие фаски, торцевание, охлаждение.
| Cutter Number | D1 Effective Diameter | D3 Overall Diameter | Number of Inserts | H Height | D2 Bore Dia. | K Keyway | Bolt Circle | Coolant |
|---|---|---|---|---|---|---|---|---|
| OP6N-25R01 | 2.500 | 3.04 | 5 | 1.570 | 0.750 | 0.312 | NA | Да |
| OP6N-30R01 | 3.000 | 3.54 | 6 | 1.750 | 1.000 | 0.375 | NA | Да |
| OP6N-40R01 | 4.000 | 4.54 | 7 | 2.375 | 1.500 | 0.625 | NA | Да |
| OP6N-50R01 | 5.000 | 5.54 | 8 | 2.375 | 1.500 | 0.625 | NA | Да |
| OP6N-60R01 | 6.000 | 6.54 | 10 | 2.375 | 1.500 | 0.625 | NA | Нет |
| OP6N-80R01 | 8.000 | 8.54 | 12 | 2.375 | 2.500 | 1.000 | 4.00 | Нет |
| OP6N-10R01 | 10.000 | 10.54 | 14 | 2.375 | 2.500 | 1.000 | 4.00 | Нет |
| OP6N-12R01 | 12.000 | 12.54 | 16 | 2.375 | 2.500 | 1.000 | 4.00, 7.00 | Нет |
Руководство по эксплуатации на странице 94.
Крепёжные элементы
| Cutter Number | Driver | Retention Bolt | (Опционально) Coolant Bolt | |
|---|---|---|---|---|
| OP6N-25R01 | SM50-130-R0 | DS-T20T | SD-06-46 | SD-06-89 |
| OP6N-30R01 | SM50-130-R0 | DS-T20T | SD-08-46 | SD-08-92 |
| OP6N-40R01 | SM50-130-R0 | DS-T20T | SD-12-82 | SD-12-99 |
| OP6N-50R01 | SM50-130-R0 | DS-T20T | SD-12-82 | SD-12-99 |
| OP6N-60R01 | SM50-130-R0 | DS-T20T | - | - |
| OP6N-80R01 | SM50-130-R0 | DS-T20T | - | - |
| OP6N-10R01 | SM50-130-R0 | DS-T20T | - | - |
| OP6N-12R01 | SM50-130-R0 | DS-T20T | - | - |
