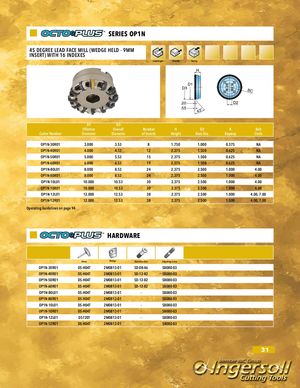

SERIES OP1N
Торцевая фреза с углом в плане 45 градусов (клиновое крепление - вставка 9мм) с 16 позициями индексации
Угол в плане, снятие фаски, торцевание.
| Cutter Number | D1 Effective Diameter | D3 Overall Diameter | Number of Inserts | H Height | D2 Bore Dia. | K Keyway | Bolt Circle |
|---|---|---|---|---|---|---|---|
| OP1N-30R01 | 3.000 | 3.53 | 8 | 1.750 | 1.000 | 0.375 | NA |
| OP1N-40R01 | 4.000 | 4.53 | 12 | 2.375 | 1.500 | 0.625 | NA |
| OP1N-50R01 | 5.000 | 5.53 | 15 | 2.375 | 1.500 | 0.625 | NA |
| OP1N-60R01 | 6.000 | 6.53 | 19 | 2.375 | 1.500 | 0.625 | NA |
| OP1N-80L01 | 8.000 | 8.53 | 24 | 2.375 | 2.500 | 1.000 | 4.00 |
| OP1N-80R01 | 8.000 | 8.53 | 24 | 2.375 | 2.500 | 1.000 | 4.00 |
| OP1N-10L01 | 10.000 | 10.53 | 30 | 2.375 | 2.500 | 1.000 | 4.00 |
| OP1N-10R01 | 10.000 | 10.53 | 30 | 2.375 | 2.500 | 1.000 | 4.00 |
| OP1N-12L01 | 12.000 | 12.53 | 38 | 2.375 | 2.500 | 1.000 | 4.00, 7.00 |
| OP1N-12R01 | 12.000 | 12.53 | 38 | 2.375 | 2.500 | 1.000 | 4.00, 7.00 |
Руководство по эксплуатации на странице 94.
Крепёжные элементы
| Cutter Number | Driver | Wedge | Retention Bolt | Adjusting Screw |
|---|---|---|---|---|
| OP1N-30R01 | DS-H04T | 2M0813-01 | SD-08-46 | SB080-03 |
| OP1N-40R01 | DS-H04T | 2M0813-01 | SD-12-82 | SB080-03 |
| OP1N-50R01 | DS-H04T | 2M0813-01 | SD-12-82 | SB080-03 |
| OP1N-60R01 | DS-H04T | 2M0813-01 | SD-12-82 | SB080-03 |
| OP1N-80L01 | DS-H04T | 2M0813-01 | - | SB080-03 |
| OP1N-80R01 | DS-H04T | 2M0813-01 | - | SB080-03 |
| OP1N-10L01 | DS-H04T | 2M0813-01 | - | SB080-03 |
| OP1N-10R01 | DS-H04T | 2M0813-01 | - | SB080-03 |
| OP1N-12L01 | DS-T20T | 2M0813-01 | - | SB080-03 |
| OP1N-12R01 | DS-H04T | 2M0813-01 | - | SB080-03 |
