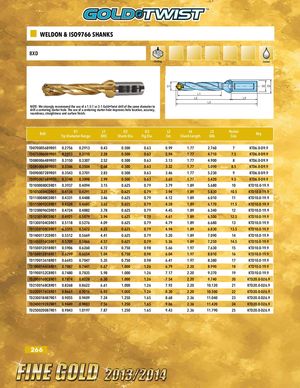

Общий каталог Ingersoll 2013 - 2014 - страница 266
Навигация
Каталог Ingersoll инструмент для нарезания резьбы
Каталог Ingersoll новинки 2021
Общий каталог Ingersoll 2016 - 2017
Общий каталог Ingersoll 2011
Общий каталог Ingersoll 2014
ХВОСТОВИКИ WELDON И ISO9766
8XD
Сверление. Охлаждение.
GOLD TWIST - хвостовик WELDON - удлиненный
ПРИМЕЧАНИЕ: Настоятельно рекомендуется использовать сверло Gold•Twist с соотношением 1,5:1 или 3:1 того же диаметра для сверления центрирующего направляющего отверстия. Использование центрирующего направляющего отверстия улучшает расположение отверстия, точность, круглость, прямолинейность и качество поверхности.
| 8xD Артикул | D1, диапазон диаметра наконечника (мин) | D1, диапазон диаметра наконечника (макс) | L1, глубина резания (DOC) | D2, диаметр хвостовика | D3, диаметр фланца | L2, вылет | L4, длина хвостовика | L3, общая длина (OAL) | Размер гнезда | Ключ |
|---|---|---|---|---|---|---|---|---|---|---|
| TD0700056B9R01 | 0.2756 | 0.2913 | 0.43 | 0.500 | 0.63 | 0.99 | 1.77 | 2.760 | 7 | KTD6.0-D9.9 |
| TD0750060B9R01 | 0.2953 | 0.3110 | 2.28 | 0.500 | 0.63 | 2.94 | 1.77 | 4.710 | 7.5 | KTD6.0-D9.9 |
| TD0800064B9R01 | 0.3150 | 0.3307 | 2.52 | 0.500 | 0.63 | 3.13 | 1.77 | 4.900 | 8 | KTD6.0-D9.9 |
| TD0850068B9R01 | 0.3346 | 0.3504 | 2.68 | 0.500 | 0.63 | 3.32 | 1.77 | 5.090 | 8.5 | KTD6.0-D9.9 |
| TD0900072B9R01 | 0.3543 | 0.3701 | 2.83 | 0.500 | 0.63 | 3.46 | 1.77 | 5.230 | 9 | KTD6.0-D9.9 |
| TD0950076B9R01 | 0.3740 | 0.3898 | 2.99 | 0.500 | 0.63 | 3.65 | 1.77 | 5.420 | 9.5 | KTD6.0-D9.9 |
| TD1000080C0R01 | 0.3937 | 0.4094 | 3.15 | 0.625 | 0.79 | 3.79 | 1.89 | 5.680 | 10 | KTD10.0-19.9 |
| TD1050084C0R01 | 0.4134 | 0.4291 | 3.31 | 0.625 | 0.79 | 3.94 | 1.89 | 5.830 | 10.5 | KTD10.0-19.9 |
| TD1100088C0R01 | 0.4331 | 0.4488 | 3.46 | 0.625 | 0.79 | 4.12 | 1.89 | 6.010 | 11 | KTD10.0-19.9 |
| TD1150092C0R01 | 0.4528 | 0.4685 | 3.62 | 0.625 | 0.79 | 4.28 | 1.89 | 6.170 | 11.5 | KTD10.0-19.9 |
| TD1200096C0R01 | 0.4724 | 0.4882 | 3.78 | 0.625 | 0.79 | 4.45 | 1.89 | 6.340 | 12 | KTD10.0-19.9 |
| TD1250100C0R01 | 0.4921 | 0.5079 | 3.94 | 0.625 | 0.79 | 4.61 | 1.89 | 6.500 | 12.5 | KTD10.0-19.9 |
| TD1300104C0R01 | 0.5118 | 0.5276 | 4.09 | 0.625 | 0.79 | 4.79 | 1.89 | 6.680 | 13 | KTD10.0-19.9 |
| TD1350108C0R01 | 0.5315 | 0.5472 | 4.25 | 0.625 | 0.79 | 4.94 | 1.89 | 6.830 | 13.5 | KTD10.0-19.9 |
| TD1400112C0R01 | 0.5512 | 0.5669 | 4.41 | 0.625 | 0.79 | 5.20 | 1.89 | 7.090 | 14 | KTD10.0-19.9 |
| TD1450116C0R01 | 0.5709 | 0.5866 | 4.57 | 0.625 | 0.79 | 5.36 | 1.89 | 7.250 | 14.5 | KTD10.0-19.9 |
| TD150012018R01 | 0.5906 | 0.6260 | 4.72 | 0.750 | 0.98 | 5.66 | 1.97 | 7.630 | 15 | KTD10.0-19.9 |
| TD160012818R01 | 0.6299 | 0.6654 | 5.04 | 0.750 | 0.98 | 6.04 | 1.97 | 8.010 | 16 | KTD10.0-19.9 |
| TD170013618R01 | 0.6693 | 0.7047 | 5.35 | 0.750 | 0.98 | 6.41 | 1.97 | 8.380 | 17 | KTD10.0-19.9 |
| TD1800144C8R01 | 0.7087 | 0.7441 | 5.67 | 1.000 | 1.26 | 6.79 | 2.20 | 8.990 | 18 | KTD10.0-19.9 |
| TD1900152C8R01 | 0.7480 | 0.7835 | 5.98 | 1.000 | 1.26 | 7.17 | 2.20 | 9.370 | 19 | KTD10.0-19.9 |
| TD2000160C8R01 | 0.7874 | 0.8228 | 6.30 | 1.000 | 1.26 | 7.54 | 2.20 | 9.740 | 20 | KTD20.0-D26.9 |
| TD2100168C8R01 | 0.8268 | 0.8622 | 6.61 | 1.000 | 1.26 | 7.92 | 2.20 | 10.120 | 21 | KTD20.0-D26.9 |
| TD2200176C8R01 | 0.8661 | 0.9016 | 6.93 | 1.000 | 1.26 | 8.30 | 2.20 | 10.500 | 22 | KTD20.0-D26.9 |
| TD2300184B7R01 | 0.9055 | 0.9409 | 7.24 | 1.250 | 1.65 | 8.68 | 2.36 | 11.040 | 23 | KTD20.0-D26.9 |
| TD2400192B7R01 | 0.9449 | 0.9803 | 7.56 | 1.250 | 1.65 | 9.06 | 2.36 | 11.420 | 24 | KTD20.0-D26.9 |
| TD2500200B7R01 | 0.9843 | 1.0197 | 7.87 | 1.250 | 1.65 | 9.43 | 2.36 | 11.790 | 25 | KTD20.0-D26.9 |
