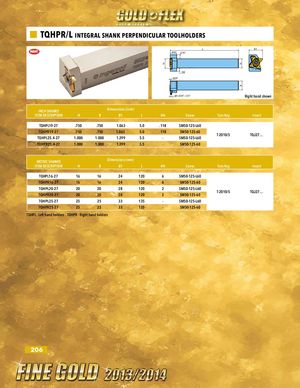

Перпендикулярные державки TQHPR/L с интегральным хвостовиком
Правая рука показана на рисунке.
Дюймовые хвостовики
| ОБОЗНАЧЕНИЕ | H | B | B1 | L | H4 | Винт | Ключ Torx | Пластина |
|---|---|---|---|---|---|---|---|---|
| TQHPL19-27 | .750 | .750 | 1.063 | 5.0 | .118 | SM50-125-L60 | T-2010/5 | TQJ27… |
| TQHPR19-27 | .750 | .750 | 1.063 | 5.0 | .118 | SM50-125-60 | ||
| TQHPL25.4-27 | 1.000 | 1.000 | 1.299 | 5.5 | - | SM50-125-L60 | ||
| TQHPR25.4-27 | 1.000 | 1.000 | 1.299 | 5.5 | - | SM50-125-60 |
Метрические хвостовики
| ОБОЗНАЧЕНИЕ | H | B | B1 | L | H4 | Винт | Ключ Torx | Пластина |
|---|---|---|---|---|---|---|---|---|
| TQHPL16-27 | 16 | 16 | 24 | 120 | 6 | SM50-125-L60 | T-2010/5 | TQJ27… |
| TQHPR16-27 | 16 | 16 | 24 | 120 | 6 | SM50-125-60 | ||
| TQHPL20-27 | 20 | 20 | 28 | 120 | 2 | SM50-125-L60 | ||
| TQHPR20-27 | 20 | 20 | 28 | 120 | 2 | SM50-125-60 | ||
| TQHPL25-27 | 25 | 25 | 33 | 135 | - | SM50-125-L60 | ||
| TQHPR25-27 | 25 | 25 | 33 | 135 | - | SM50-125-60 |
TQHPL — левосторонние державки. TQHPR — правосторонние державки.
