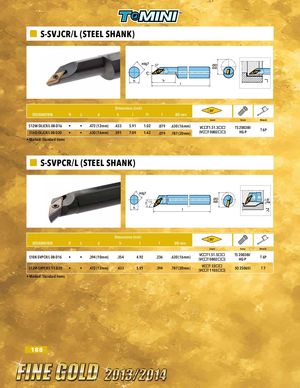

Общий каталог Ingersoll 2013 - 2014 - страница 188
Навигация
Каталог Ingersoll инструмент для нарезания резьбы
Каталог Ingersoll новинки 2021
Общий каталог Ingersoll 2016 - 2017
Общий каталог Ingersoll 2011
Общий каталог Ingersoll 2014
S-SVJCR/L (СТАЛЬНАЯ ДЕРЖАВКА)
Угол 52°.
Размеры в дюймах
| DESIGNATION | R | L | d | h | l | l1 | f | ØD min | Insert | Screw | Wrench |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S12M-SVJCR/L 08-D16 | • | • | .472 (12mm) | .433 | 5.91 | 1.02 | .079 | .630 (16mm) | VCoT1.51.5oo (VCoT 0802oo) | TS 20038I/HG-P | T 6P |
| S16Q-SVJCR/L 08-D20 | • | • | .630 (16mm) | .591 | 7.09 | 1.42 | .079 | .787 (20mm) | VCoT1.51.5oo (VCoT 0802oo) | TS 20038I/HG-P | T 6P |
• Отмечено: стандартные позиции.
S-SVPCR/L (СТАЛЬНАЯ ДЕРЖАВКА)
Угол 117.5°.
Размеры в дюймах
| DESIGNATION | R | L | d | h | l | f | ØD min | Insert | Screw | Wrench |
|---|---|---|---|---|---|---|---|---|---|---|
| S10K-SVPCR/L 08-D16 | • | • | .394 (10mm) | .354 | 4.92 | .236 | .630 (16mm) | VCoT1.51.5oo (VCoT 0802oo) | TS 20038I/HG-P | T 6P |
| S12M-SVPCR/L 11-D20 | • | • | .472 (12mm) | .433 | 5.91 | .394 | .787 (20mm) | VCoT 22oo (VCoT 1103oo) | SO 25065I | T7 |
• Отмечено: стандартные позиции.
