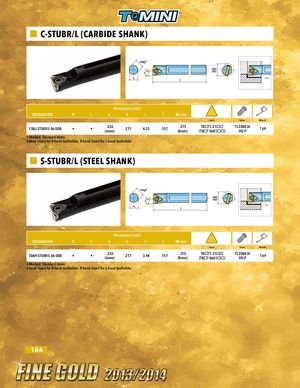

Общий каталог Ingersoll 2013 - 2014 - страница 186
Навигация
Каталог Ingersoll инструмент для нарезания резьбы
Каталог Ingersoll новинки 2021
Общий каталог Ingersoll 2016 - 2017
Общий каталог Ingersoll 2011
Общий каталог Ingersoll 2014
C-STUBR/L (ДЕРЖАВКА ИЗ ТВЁРДОГО СПЛАВА)
Угол 93°.
Размеры в дюймах
| DESIGNATION | R | L | d | h | l | f | ØD min | Insert | Screw | Wrench |
|---|---|---|---|---|---|---|---|---|---|---|
| C06J-STUBR/L 06-D08 | • | • | .236 (6mm) | .217 | 4.33 | .157 | .315 (8mm) | TBoT1.21oo (TBoT 0601oo) | TS 20043I/HG-P | T 6P |
• Отмечено: стандартные позиции. Пластина левого исполнения — для оправки правого исполнения, пластина правого исполнения — для оправки левого исполнения.
S-STUBR/L (СТАЛЬНАЯ ДЕРЖАВКА)
Угол 93°.
Размеры в дюймах
| DESIGNATION | R | L | d | h | l | f | ØD min | Insert | Screw | Wrench |
|---|---|---|---|---|---|---|---|---|---|---|
| S06H-STUBR/L 06-D08 | • | • | .236 (6mm) | .217 | 3.94 | .157 | .315 (8mm) | TBoT1.21oo (TBoT 0601oo) | TS 20043I/HG-P | T 6P |
• Отмечено: стандартные позиции. Пластина левого исполнения — для оправки правого исполнения, пластина правого исполнения — для оправки левого исполнения.
